في مزارع الخزانات، وغرف المضخات، ومناطق التحميل، وغرف الضواغط، والوحدات الإنتاجية ومناطق الإنتاج المساعدة في المصانع البتروكيماوية، يجب أن تتعامل معدات الاتصال مع أكثر من مجرد المسافة. فهي تعمل أيضًا في بيئات تحتوي على وسائط قابلة للاشتعال والانفجار، وضوضاء عالية، وتعرض للعوامل الخارجية، وظروف تآكلية، وهياكل تنظيمية معقدة. عندما يكتشف العاملون وجود تشوهات في المعدات، أو تسرب للوسائط التشغيلية، أو علامات حريق، أو إصابات، يحتاجون إلى الاتصال بغرفة التحكم المركزية بسرعة. بعد تلقي البلاغ، يجب على مشغلي غرفة التحكم تحديد موقع الحادث، والاتصال بالأشخاص المناسبين، وتنظيم الاستجابة، ومتابعة التغيرات في الموقع.
لهذا السبب، لا ينبغي للهاتف المضاد للانفجار أن يعمل ببساطة كهاتف ميداني معزول. فبمجرد توصيله بنظام القيادة والتوزيع في غرفة التحكم، يمكنه العمل مع اتصالات SIP، والهواتف التناظرية، وأنظمة النداء العام، والإنذارات الصوتية والمرئية، وموارد تسجيل المكالمات. عندها يمكن أن تصبح المكالمة الميدانية الأساسية جزءًا من عملية اتصال يمكن توزيعها وإرسالها وتتبعها.
تحتوي المصانع البتروكيماوية الكبيرة عادةً على وحدات عملية مستقلة متعددة ومناطق إنتاج، تفصل بين بعضها مئات الأمتار أو أكثر. على الرغم من أن غرفة التحكم يمكنها تخصيص رقم داخلي لكل هاتف ميداني، فإن إدارة العشرات أو حتى أكثر من نقطة نهاية من خلال نموذج المقاسم التقليدية تصبح غير مريحة بشكل متزايد.
على سبيل المثال، قد تحتوي نفس منطقة العملية على هواتف في غرف المضخات، ومزارع الخزانات، ومحطات التحميل، ومواقع الصيانة. إذا رأى الموزع أرقامًا داخلية مثل "8103" أو "8126" فقط، فيجب تذكر العلاقة بين كل رقم وموقعه الفعلي بشكل منفصل.
بعد ربط هذه المحطات بنظام القيادة والتوزيع، يمكن تنظيمها وفقًا لهيكل الإنتاج الفعلي. يمكن لواجهة التوزيع عرض أسماء مواقع عملية مثل "مزرعة الخزانات 01" و"غرفة المضخات 03" و"منطقة التحميل 02". كما يمكن تجميع المحطات حسب الوحدة التشغيلية، أو فريق العمل، أو غرفة المناوبة، أو التخصص المهني.
عند استلام أو بدء مكالمة، يمكن للموزع اختيار منطقة الإنتاج أو الموقع المعني مباشرة بدلاً من البحث عن الرقم الداخلي أولاً. يدعم هذا النهج التنسيق الروتيني للإنتاج ويصبح أكثر قيمة أثناء أعطال المعدات وحالات الطوارئ.

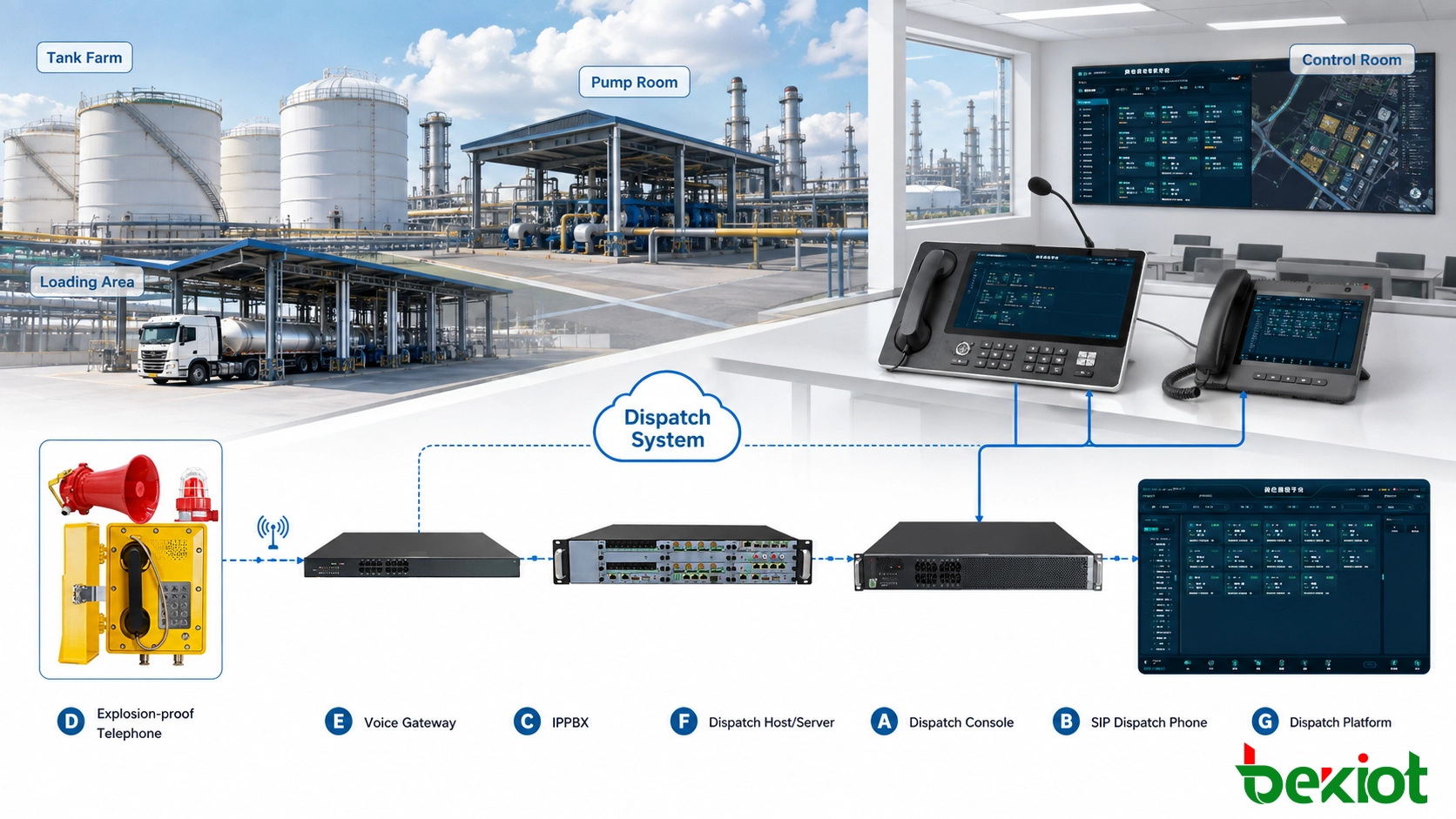

لا يوجد بنية اتصال واحدة لربط الهواتف المضادة للانفجار بغرفة التحكم في المصنع البتروكيماوي. تختلف ظروف البنية التحتية بين المشاريع الجديدة والمرافق القائمة، لذا يجب أن يأخذ تصميم النظام في الاعتبار كلا النوعين التناظري وSIP من الهواتف المضادة للانفجار.
تمتلك العديد من المصانع البتروكيماوية القديمة أعدادًا كبيرة من الهواتف التناظرية المضادة للانفجار وخطوط الاتصال النحاسية. إذا كانت هذه المحطات والكابلات لا تزال تعمل بشكل موثوق، فلا حاجة لاستبدالها جميعًا فقط لإدخال نظام توزيع قائم على IP.
يمكن للهواتف التناظرية الاتصال بشبكة الاتصال IP عبر بوابات الصوت، أو مقاسم IP، أو واجهات مناسبة أخرى، وبعد ذلك تتم إدارتها مركزيًا بواسطة مضيف التوزيع.
مسار الاتصال النموذجي هو:
هاتف تناظري مضاد للانفجار → خط تناظري → بوابة صوت / مقسم IP → مضيف التوزيع → وحدة تحكم توزيع غرفة التحكم
هذا النهج مناسب لترقيات الحقول البنية، ومشاريع التحديث التدريجي، والمواقع التي تحتاج إلى الاحتفاظ بالكابلات الميدانية الموجودة. تظل طريقة التشغيل للعاملين في الميدان دون تغيير إلى حد كبير، بينما تكتسب غرفة التحكم إدارة مركزية للداخلي وقدرات توزيع.
يمكن استخدام هواتف SIP المضادة للانفجار في الوحدات المنشأة حديثًا أو في المناطق التي تتوفر فيها شبكة IP صناعية بالفعل. تتصل المحطات بشبكة الإيثرنت وتسجل لدى خادم SIP أو مقسم IP أو مضيف التوزيع.
مسار الاتصال النموذجي هو:
هاتف SIP مضاد للانفجار → شبكة إيثرنت صناعية → خادم SIP / مضيف التوزيع → وحدة تحكم توزيع غرفة التحكم
تعمل هذه البنية على تبسيط الترقيم الموحد وتدعم الاتصال عبر وحدات التشغيل، أو غرف التحكم المتعددة، أو المواقع المنفصلة جغرافيًا. اعتمادًا على قدرات المحطة والمنصة، يمكن لنظام التوزيع أيضًا عرض حالات مثل متصل، غير متصل، خامل، أو مشغول، مما يوفر معلومات إضافية للتشغيل والصيانة الروتينية.
الأنظمة التناظرية وSIP ليست بالضرورة بدائل لبعضها البعض. يمكن أن تتعايش كلتاهما في نفس المصنع البتروكيماوي. يمكن للمناطق الجديدة استخدام محطات SIP بينما تستمر الوحدات الحالية في استخدام الهواتف التناظرية، مع دمج كلا الموردين في النهاية في نفس منصة التوزيع عبر بوابات مناسبة.

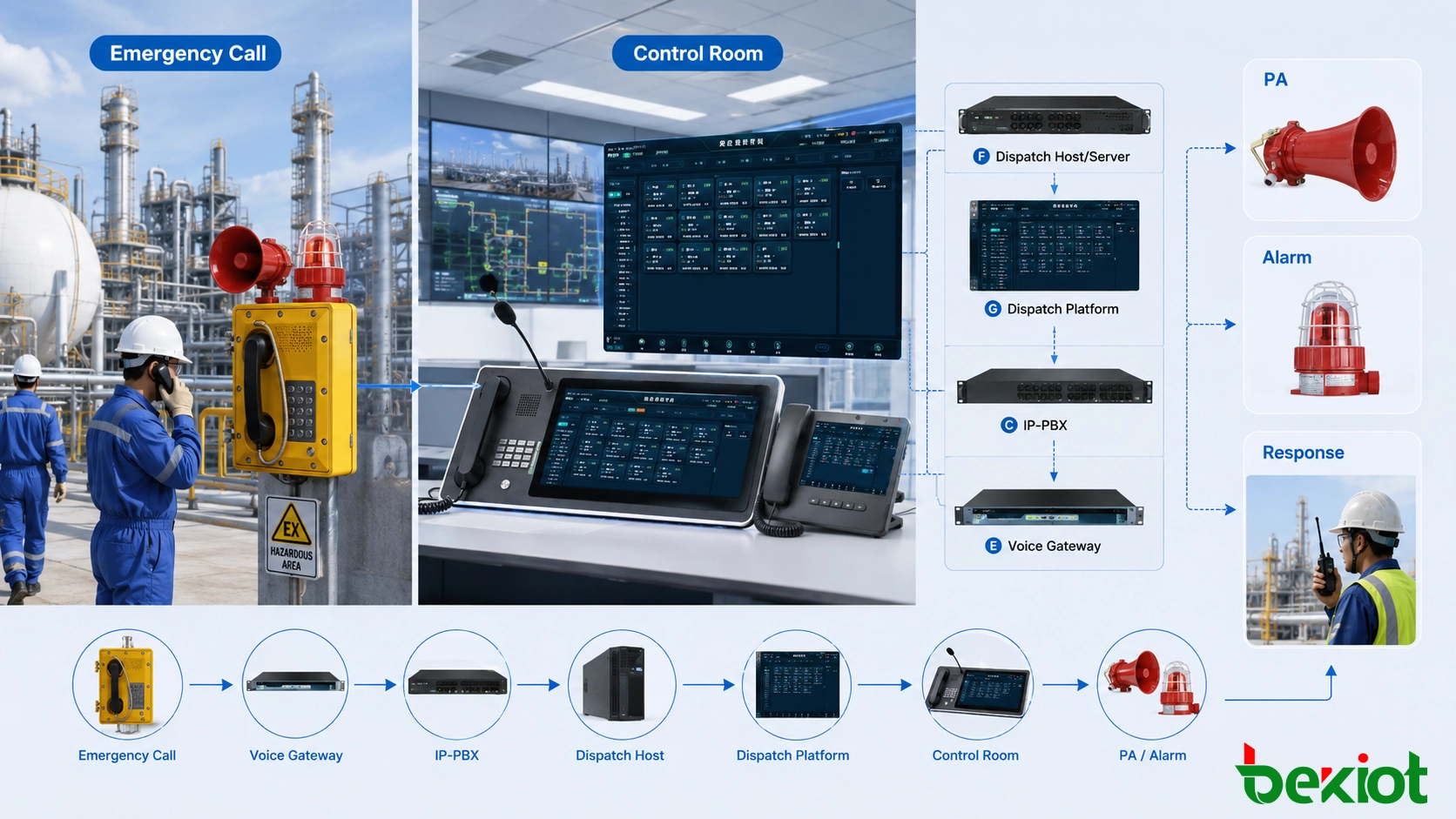

تتحدد القيمة الحقيقية للنظام من خلال مدى سلاسة سير الاتصال بعد وقوع حادث في الميدان.
لنفترض وجود خلل في معدات غرفة المضخات. إذا لاحظ عامل اهتزازًا غير طبيعي، أو صوتًا غير معتاد، أو تسربًا للوسيط التشغيلي، فيمكنه استخدام الهاتف المضاد للانفجار القريب للاتصال بغرفة التحكم المركزية فورًا.
يمكن للمواقع القياسية استخدام الطلب الرقمي العادي. كما يمكن تكوين نقاط المعدات الحرجة أو مواقع الطوارئ للاتصال المباشر (الساخن) عند الحاجة، بحيث يتصل الهاتف تلقائيًا بموقع معين في غرفة التحكم عند رفع السماعة. وهذا يقلل من خطوات التشغيل في المواقف العاجلة.
عندما تصل المكالمة إلى غرفة التحكم، يمكن لواجهة التوزيع عرض الرقم الداخلي، واسم المحطة، والمنطقة المرتبطة. يمكن للمشغل تحديد غرفة المضخات أو الوحدة التشغيلية التي تتصل بسرعة دون الحاجة إلى التحقق يدويًا من سجلات متعددة للداخلي.
بعد الرد على المكالمة، تحتاج غرفة التحكم عادةً إلى تأكيد عدة نقاط رئيسية:
إذا كانت المشكلة عطلًا روتينيًا في المعدات، يمكن لغرفة التحكم إخطار فريق الصيانة. أما إذا كان الحدث ينطوي على مخاطر تتعلق بسلامة العملية، فيمكن أيضًا الاتصال بمشرف العملية، وموظفي الصحة والسلامة والبيئة، ومديري المناوبة.
عندما يحتاج العديد من المتخصصين إلى تقييم الموقف معًا، يمكن للموزع إنشاء مؤتمر صوتي مؤقت يضم العاملين في الميدان، وغرفة التحكم، والمهندسين الفنيين، والمديرين المسؤولين في نفس المكالمة. هذا يقلل من حاجة المعلومات للانتقال من الميدان إلى الشخص أ، ثم من أ إلى ب، وأخيرًا من ب إلى ج للتأكيد.
غالبًا ما تحتوي مناطق الإنتاج البتروكيماوي على مضخات، وضواغط، ومراوح تبريد، وغيرها من الآلات التي تعمل باستمرار. في مثل هذه البيئات، حتى عندما يتمكن العامل الميداني من التواصل بوضوح مع غرفة التحكم عبر الهاتف المضاد للانفجار، قد لا يسمع العاملون القريبون أو يتلقون نفس معلومات الطوارئ.
لذلك، فإن التنسيق بين الاتصال الهاتفي ونظام النداء العام أمر مهم.
عندما تحدد غرفة التحكم أن التحذير يحتاج إلى الوصول إلى منطقة أوسع، يمكن إرسال إعلان إلى منطقة الإنتاج المعنية. على سبيل المثال، في حالة وقوع حدث غير طبيعي في غرفة المضخات، قد تخطر غرفة التحكم أولاً منطقة المضخات المتضررة والمواقع المجاورة. إذا تطور الحدث أكثر، يمكن توسيع الإعلان ليشمل الوحدة التشغيلية بأكملها وفقًا لخطة الاستجابة.
قد يتضمن محتوى الإعلان النموذجي ما يلي:
في مناطق العمليات شديدة الضوضاء، يمكن إضافة أبواق صناعية، أو هواتف مضخمة، أو أجهزة إنذار صوتية ومرئية بحيث يتم توصيل الإخطارات الطارئة عبر كل من الإشارات الصوتية والوميضية.
تؤدي هذه الأجهزة وظائف مختلفة:
لا يعني التكامل الفعال أنه يجب تنشيط الأنظمة الثلاثة دائمًا في وقت واحد. يجب على غرفة التحكم اختيار طريقة الاتصال المناسبة وفقًا لمستوى الحدث والمنطقة المتضررة.

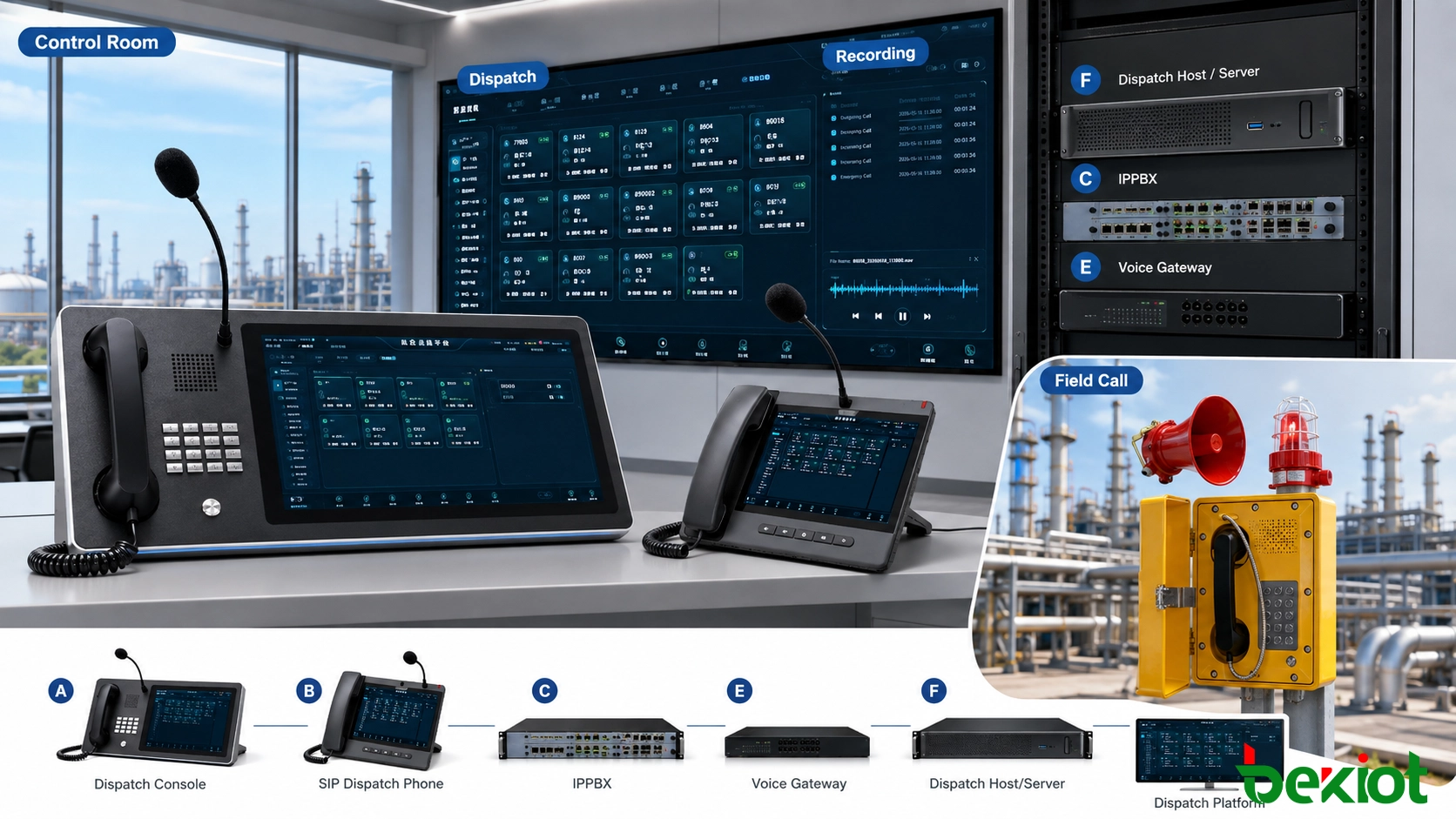

تدير غرفة التحكم المركزية في المصنع البتروكيماوي عادةً أكثر من هاتف أو اثنين. قد تستقبل مكالمات من العديد من وحدات التشغيل، وغرف المناوبة، والمواقع الميدانية. لذلك يجب أن يعكس نظام التوزيع هيكل الإنتاج الفعلي بدلاً من مجرد وضع وظائف الهاتف التقليدية على شاشة أكبر.
يمكن عرض الهواتف في مناطق مختلفة وفقًا للهيكل التنظيمي، مثل مزارع الخزانات، وغرف المضخات، ومناطق التحميل، والوحدات التشغيلية، وفرق الصيانة، وغرف المناوبة. يمكن للموزع اختيار موقع مباشرة من الواجهة لبدء مكالمة.
أثناء العمليات الروتينية، يمكن للموزع الاتصال بموقع فردي مباشرة. كما يمكن وضع المستخدمين الأكثر استخدامًا في منطقة وصول سريع لتقليل الوقت اللازم لتحديد موقع الداخلي.
عندما تشمل الصيانة، أو تبديل الإنتاج، أو العمليات المؤقتة مواقع متعددة، يمكن الاتصال بمجموعات المستخدمين المحددة مسبقًا معًا وفقًا لتكوين المشروع.
أثناء الحوادث المعقدة، يمكن ضم العاملين في الميدان، والمديرين الفنيين، وموظفي الصيانة، ومديري المناوبة إلى نفس المؤتمر، مما يقلل من إعادة نقل المعلومات الحيوية.
إذا كانت المكالمة الواردة بحاجة إلى معالجتها من قبل متخصص آخر، يمكن لغرفة التحكم تحويلها إلى الموقع المناسب. اعتمادًا على تكوين النظام، يمكن لموقع التوزيع أيضًا التقاط المكالمات الواردة الموجهة إلى الداخلي غير المراقب.
بالنسبة لأحداث الطوارئ الهامة، يمكن تكوين وظائف مثل التدخل المصرح به وفقًا لمتطلبات المشروع. يجب التحكم في هذه القدرات من خلال صلاحيات مستخدم محددة بوضوح لمنع الاستخدام غير المناسب أثناء العمليات الروتينية.
بالنسبة للمحطات IP التي تدعم الإبلاغ عن الحضور أو الحالة، يمكن لواجهة التوزيع عرض حالات مثل متصل، غير متصل، خامل، أو مشغول. إذا ظل نقطة اتصال مهمة غير متصلة، يمكن لموظفي الصيانة التحقيق في المحطة أو الشبكة أو مصدر الطاقة قبل الحاجة إليها أثناء الطوارئ.
المشاريع التي تحتاج إلى جلب الهواتف المضادة للانفجار الميدانية، وهواتف SIP، وبوابات الصوت، وموارد الاتصال الحالية تحت سيطرة مركزية يمكنها استخدام نظام قيادة وتوزيع لإدارة الأرقام، والهياكل التنظيمية، والصلاحيات، وحالات المحطة. يمكن بعد ذلك إضافة المؤتمرات، والنداء العام، والتسجيل، وتكامل الأنظمة الثالثة وفقًا لمتطلبات المشروع.
النظام ذو الصلة: نظام القيادة والتوزيع من Becke
قد يستمر حدث غير طبيعي واحد في المصنع البتروكيماوي لبعض الوقت ويولد مكالمات متعددة.
على سبيل المثال:
البلاغ الميداني الأولي → تأكيد غرفة التحكم → إخطار الصيانة → الاتصال بموظفي العملية → تعليمات الاستجابة → ردود الفعل الميدانية → إغلاق الحدث
إذا حدثت هذه المكالمات على محطات مختلفة دون سجلات مركزية، فقد يكون من الصعب إعادة بناء عملية الاتصال بعد الحدث.
عندما يعمل نظام التوزيع مع منصة التسجيل، يمكن تخزين المعلومات التالية وفقًا لمتطلبات المشروع:
يمكن لموظفي الإدارة البحث في السجلات حسب التاريخ، أو الرقم الداخلي، أو موقع التوزيع، أو أي معلومات تشغيلية أخرى. أثناء عمليات التفتيش على المناوبة، أو تحليل الأعطال، أو مراجعات ما بعد الحوادث، يمكنهم تحديد موقع الاتصالات من الفترة الزمنية ذات الصلة بسرعة.
وبالتالي، لا تقتصر قيمة التسجيل على تخزين الصوت. والأهم من ذلك، أنه يساعد الإدارة على فهم الاتصالات وإجراءات التوزيع التي نفذتها غرفة التحكم بعد وقوع الحادث.
تتضمن العديد من المشاريع في صناعة البتروكيماويات ترقية المرافق القائمة. قد تكون الهواتف التناظرية المضادة للانفجار، والمقاسم التقليدية، ودوائر النداء العام التناظرية، ومعدات التسجيل المستقلة قد عملت في الموقع لسنوات عديدة.
إذا كانت المعدات الحالية لا تزال في حالة جيدة، فإن إزالة وإعادة بناء كل شيء يمكن أن يزيد من تكلفة المشروع ومقدار أعمال الإيقاف وتعديل الكابلات المطلوبة.
عادةً ما يكون النهج العملي هو حصر موارد الاتصال الحالية أولاً:
بناءً على هذا التقييم، يمكن ربط الأنظمة القديمة تدريجياً بمنصة التوزيع الجديدة عبر بوابات الصوت، أو روابط SIP، أو واجهات مناسبة أخرى. يمكن للوحدات التشغيلية الجديدة استخدام هواتف SIP بينما تحتفظ الوحدات القديمة بهواتف تناظرية، مع إدارة كليهما في النهاية من نفس غرفة التحكم.
هذا النهج أكثر ملاءمة للتنفيذ التدريجي ويمكن أن يقلل من تأثير ترقيات الاتصال على الإنتاج المستمر.
تركيب هاتف مضاد للانفجار لا يجعل سلسلة الاتصال الكاملة موثوقة تلقائيًا. قد تعتمد مكالمة واحدة على عدة عناصر، بما في ذلك المحطة الميدانية، وخط الاتصال، ومبدل الشبكة، والبوابة، ومضيف التوزيع، وموقع غرفة التحكم.
يمكن أن يؤثر عطل في أي نقطة حرجة على الاتصال.
في بنية SIP، يجب إيلاء اهتمام خاص للمبدلات الصناعية، ومصادر الطاقة، والخوادم الأساسية، وروابط الشبكة. إذا اعتمدت عدة وحدات تشغيلية حرجة على نفس منصة الاتصال IP، فيمكن النظر في حلقات الشبكة، والخوادم الاحتياطية، وتكرار الطاقة، وآليات التعافي من الأعطال وفقًا لمتطلبات الموثوقية للمشروع.
تتطلب الأنظمة التناظرية أيضًا الاهتمام بجودة الخط. إذا كانت الكابلات النحاسية قديمة، أو تأثرت الوصلات بالرطوبة، أو تضررت الكابلات أثناء البناء، فقد يعاني الاتصال من فشل في المكالمات، أو ضوضاء، أو انقطاع كامل حتى عندما يعمل الهاتف نفسه بشكل صحيح.
لهذا السبب، يجب تصميم الاتصال المضاد للانفجار في المصانع البتروكيماوية من منظور سلسلة الاتصال الكاملة بدلاً من مقارنة مواصفات المحطات الفردية فقط.
يجب أن تأخذ مشاريع الاتصال في المناطق البتروكيماوية الخطرة في الاعتبار أولاً ظروف الموقع الفعلية ومتطلبات السلامة. لا يمكن أن يعتمد اختيار المعدات على وظائف الهاتف فقط. يجب أن تتطابق منطقة التركيب أيضًا مع مدى ملاءمة المحطة المختارة للحماية من الانفجار.
تشير شهادة الحماية من الانفجار إلى أن المعدات صممت لبيئات متفجرة محددة، بينما تصف فئة IP بشكل أساسي الحماية من دخول الغبار والماء. إنهما يعالجان مخاطر مختلفة.
الهاتف ذو الأداء الممتاز في مقاومة الماء ليس مناسبًا تلقائيًا للتركيب في جو متفجر.
تظل مزارع الخزانات، ومناطق التحميل، وبعض وحدات التشغيل مكشوفة في الهواء الطلق لفترات طويلة. يجب مراعاة المطر، والغبار، وأشعة الشمس، والتآكل، ودرجات الحرارة المرتفعة والمنخفضة عند اختيار وتركيب معدات الاتصال.
عندما يكون الضجيج المحيط مرتفعًا، من الضروري تقييم ما إذا كانت السماعة القياسية توفر اتصالاً كافياً. قد تخدم بعض المواقع بشكل أفضل بواسطة محطات اتصال مضادة للانفجار مع صوت مضخم، بالإضافة إلى أبواق أو أجهزة إنذار صوتية ومرئية لإشعار أوسع.
لا ينبغي تعيين أرقام الهواتف فقط وفقًا لتسلسل التركيب. ربط كل رقم داخلي باسم المحطة، والوحدة التشغيلية، والموقع الفعلي يجعل التوزيع والصيانة لاحقًا أسهل بكثير.
لا يحتاج موظفو المناوبة العاديون، وقادة الفرق، والموزعون المحترفون، ومديرو النظام إلى نفس صلاحيات التشغيل. يجب تخصيص وظائف مثل النداء العام، والمؤتمرات، والتدخل، وإدارة النظام وفقًا للمسؤوليات الفعلية.
إن دمج الهواتف المضادة للانفجار مع نظام توزيع غرفة التحكم في المصنع البتروكيماوي ليس مجرد مسألة توصيل هواتف ميدانية بخادم. الهدف هو إنشاء مسار اتصال إنتاجي كامل.
يستخدم العاملون في الميدان الهواتف المضادة للانفجار للإبلاغ عن تشوهات المعدات أو الأحداث الطارئة. تحدد غرفة التحكم الموقع من معلومات المحطة وتتواصل مباشرة مع الموقع. وفقًا لنوع الحادث، يمكن بعد ذلك إشراك فرق الصيانة، وموظفي العملية، وموظفي الصحة والسلامة والبيئة، وغيرهم من المستخدمين المسؤولين في الاستجابة. إذا كانت هناك حاجة لإخطار منطقة أوسع، يمكن لغرفة التحكم تفعيل موارد النداء العام أو الإنذارات الصوتية والمرئية مع الاحتفاظ بمعلومات المكالمات والتسجيل اللازمة.
بالنسبة لمشاريع البتروكيماويات الجديدة، يمكن التخطيط لهواتف SIP المضادة للانفجار، والتوزيع، والنداء العام، والتسجيل معًا منذ مرحلة التصميم. يمكن للمصانع القائمة الاحتفاظ بالهواتف التناظرية والكابلات الميدانية التي لا تزال في حالة جيدة ودمجها تدريجياً في بنية توزيع IP جديدة عبر البوابات.
المشكلة الرئيسية ليست في عدد الهواتف المثبتة. المهم هو ما إذا كان يمكن للعاملين الاتصال بغرفة التحكم بسرعة عند حدوث مشكلة، وما إذا كانت غرفة التحكم قادرة على الوصول إلى الأشخاص المناسبين، وما إذا كان يمكن توصيل التعليمات إلى المنطقة المتضررة في الوقت المناسب، وما إذا كان يمكن مراجعة عملية الاتصال وتتبعها لاحقًا.
يجب تحديد نقاط التركيب وفقًا لتصنيف المنطقة الخطرة، وحركة الأفراد، وتوزيع المعدات، ومتطلبات الاتصال في حالات الطوارئ. تشمل المواقع الشائعة مداخل مزارع الخزانات، وغرف المضخات، ومنصات التحميل، وغرف الضواغط، والوحدات التشغيلية، ونقاط التفتيش، ومناطق تشغيل المعدات الحرجة. يجب تحديد العدد والتباعد الدقيقين وفقًا للتخطيط الفعلي للمصنع.
ليس بالضرورة. الاتصال المباشر أكثر ملاءمة لنقاط المساعدة الطارئة، أو مواقع المعدات الحرجة، أو الأماكن التي تحتاج فقط إلى الاتصال بغرفة تحكم ثابتة. إذا كان نفس الهاتف يدعم أيضًا الاتصال الروتيني مع عدة أقسام، فإن الاحتفاظ بالطلب الرقمي العادي يكون عادةً أكثر مرونة.
يعتمد ذلك على بنية النظام. أثناء تصميم النظام، يجب تحديد كيفية عمل الاتصالات في المناطق الإنتاجية الحرجة في حالة فشل المبدلات، أو مضيفي التوزيع، أو الخوادم، أو روابط الشبكة. اعتمادًا على مستوى الموثوقية المطلوب، يمكن النظر في المعدات الاحتياطية، أو مسارات الشبكة المتينة، أو آليات الاتصال المحلية الأخرى.
يعتمد التكامل على الواجهات المتاحة من كلا النظامين وتصميم المشروع. قبل التنفيذ، يجب أن يحدد المشروع النظام الذي يولد إشارة الحدث، والمعلومات التي تحتاج منصة التوزيع إلى تلقيها، والإجراءات المسموح بها. يمكن بعد ذلك تنفيذ التكامل عبر واجهات برمجة التطبيقات، أو واجهات الإدخال/الإخراج، أو طرق مناسبة أخرى.
لا. قد تؤدي قلة نقاط الاتصال إلى صعوبة الوصول إلى بعض مواقع التشغيل، لكن مجرد زيادة عدد الهواتف لا يحل المشكلات المتعلقة بموثوقية الشبكة، أو مصادر الطاقة، أو الكابلات، أو منصات الاتصال الأساسية. النهج الأفضل هو تخطيط نقاط الاتصال وفقًا لمناطق نشاط الأفراد والمخاطر التشغيلية مع ضمان أن كل نقطة حرجة مدعومة بمسار اتصال موثوق ونظام خلفي.
