نادرًا ما يعتمد مصنع صناعي أو مركز للتحكم في النقل أو غرفة عمليات طوارئ على شبكة اتصالات واحدة فقط. فقد تستخدم محطات العمل الثابتة هواتف SIP، بينما قد تتطلب المناطق الخطرة هواتف مقاومة للانفجار، ويعتمد العاملون الميدانيون على أجهزة الراديو، كما قد تتضمن مناطق الإنتاج مكبرات صوت للنداء ومحطات اتصال داخلي وكاميرات CCTV وأجهزة إنذار.
تظهر المشكلات عندما يتطلب حدث واحد استخدام عدة أنظمة من هذه الأنظمة في الوقت نفسه. فقد يحتاج المرسل الذي يستجيب لإنذار غاز أو عطل في المعدات أو حادث أمني إلى تحديد الموقع، والتواصل مع الأفراد القريبين، والاتصال بمجموعة راديو، وعرض كاميرا، وبث التعليمات إلى المنطقة المتأثرة. وإذا بقي كل مورد منفصلًا، فسيتعين على المشغل التنقل بين وحدات تحكم مختلفة وقوائم اتصال ومنصات برمجية متعددة.
يجمع نظام الإرسال الموحد هذه الموارد داخل بيئة تشغيل مشتركة من خلال SIP وشبكات IP وبوابات RoIP وواجهات الوسائط وتكامل التطبيقات. ولا يلزم بالضرورة استبدال المعدات الموجودة. ويتمثل الهدف الأول في تحديد كيفية توصيل كل مورد اتصال والتحكم فيه وربطه بسير العمل المستخدم داخل غرفة التحكم.
استخدام شبكة Ethernet نفسها لا يعني أن أنظمة الاتصالات المختلفة يمكنها العمل معًا تلقائيًا. فهاتف SIP وأنظمة الراديو ومعدات النداء العام والكاميرات وأجهزة الإنذار تستخدم طرقًا مختلفة للإشارات والعنونة والتحكم.
عادةً ما يسجل هاتف SIP في IP PBX أو خادم اتصالات. ويتولى SIP إنشاء المكالمات وتوجيهها، بينما يتم نقل الصوت كوسائط عبر IP. أما قناة الراديو فلها متطلبات مختلفة، إذ قد يلزم تبادل صوت الإرسال والاستقبال، والتحكم في PTT، واكتشاف حالة الاستقبال مع منصة الإرسال. ويركز نظام النداء على المناطق والأولويات وتوزيع الصوت، بينما تعتمد أنظمة CCTV والإنذار على معرفات الكاميرات ومعرفات الأحداث والمواقع وبيانات التطبيقات.
لذلك يمكن أن يحدث التكامل على عدة مستويات مختلفة:
| طبقة التكامل | الوظائف النموذجية | أمثلة |
|---|---|---|
| الإشارات | التسجيل، إنشاء المكالمة، التوجيه | SIP، SIP Trunk |
| الوسائط | نقل الصوت والمحتوى الصوتي | RTP، واجهات الصوت |
| التحكم | الإرسال والاستقبال والتحكم في الأجهزة | PTT، COR، I/O، أولوية النداء |
| التطبيق | الأحداث والمواقع وربط الموارد | API، GIS، VMS، تكامل الإنذارات |
وهذا يوضح سبب إمكانية تسجيل بعض الأجهزة مباشرة عبر SIP، بينما تحتاج أجهزة أخرى إلى بوابة، في حين يجب دمج أنظمة أخرى عبر API أو واجهة مخصصة للمنصة.
يدير نظام الهاتف التقليدي بشكل أساسي الامتدادات والخطوط والمكالمات. أما نظام الإرسال الموحد فيوسع هذا النموذج ليشمل قنوات الراديو ومناطق النداء والكاميرات ونقاط الإنذار ومواقع GIS والموارد التشغيلية التابعة للأنظمة الخارجية.

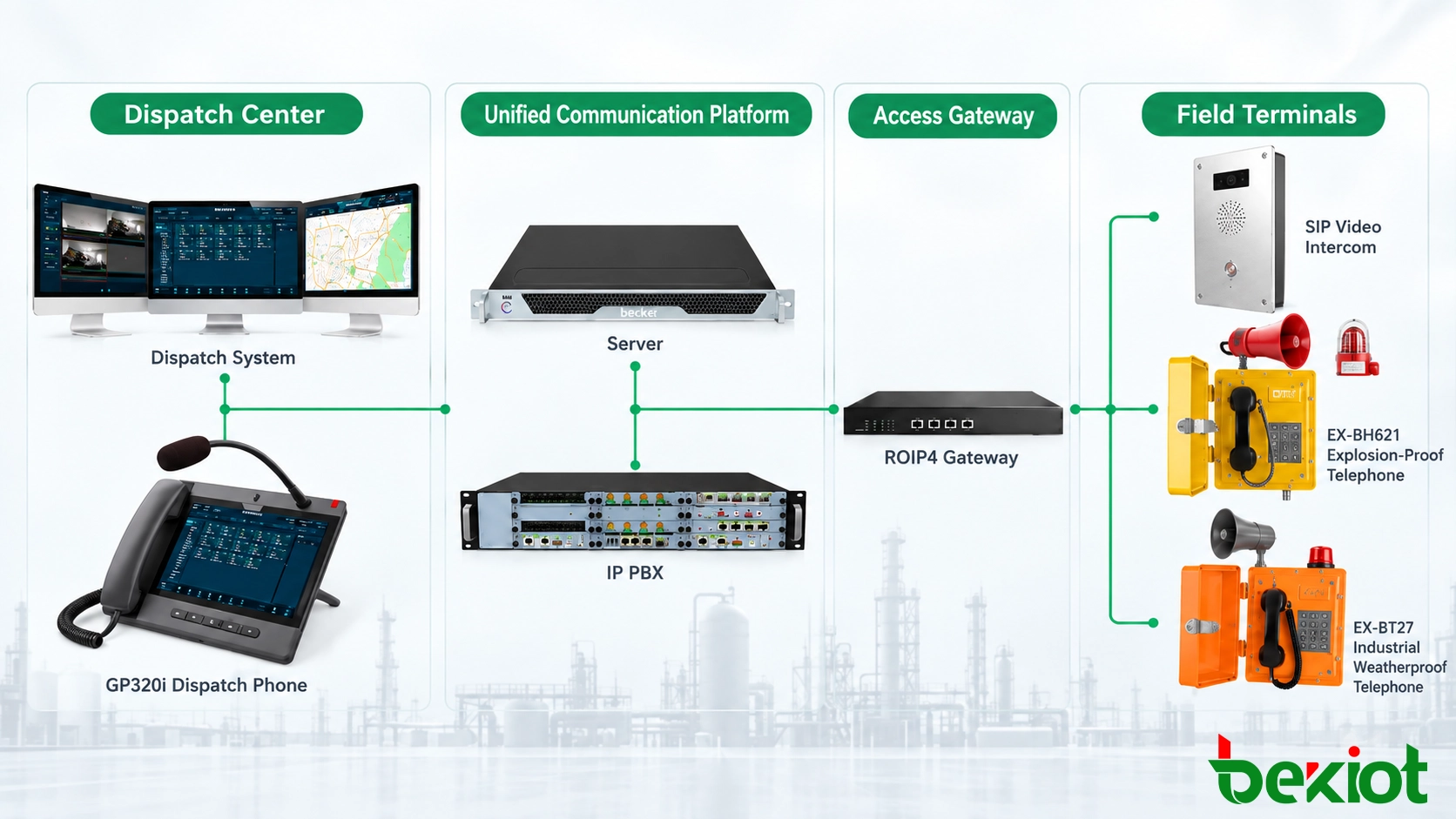

يتم تنظيم النظام العملي عادةً في أربعة أجزاء: طبقة الإرسال، ونواة الاتصالات، وطبقة الوصول، والموارد الميدانية. ويتغير عدد الخوادم والبوابات بحسب حجم المشروع، لكن منطق الاتصال يظل متشابهًا.
طبقة الإرسال هي المكان الذي يعمل فيه المشغلون. ويمكن أن تجمع بين برنامج الإرسال ووحدات التحكم المكتبية ووحدات النداء وGIS ونوافذ الفيديو ومجموعات الاتصال ومعلومات الأحداث.
يجب عرض الموارد وفق معناها التشغيلي وليس اعتمادًا على رقم الجهاز فقط. فيمكن للمشغل اختيار فريق الصيانة أو قناة الراديو 2 أو نداء منطقة الخزانات أو اتصال البوابة الشرقية دون الحاجة أولًا إلى معرفة المنصة الأساسية التي تدير هذا المورد.
تتولى المنصة الأساسية تسجيل SIP والترقيم وتوجيه المكالمات والمؤتمرات والصلاحيات وخدمات الوسائط. واعتمادًا على متطلبات السعة والاعتمادية، قد يشمل النظام IP PBX وخادم اتصالات موحدًا وخادم إرسال وخدمة تسجيل.
يمكن لهواتف SIP وهواتف الإرسال ومحطات الاتصال الداخلي المتوافقة التسجيل مباشرة. أما الأنظمة الأخرى فتتصل بالنواة من خلال بوابات أو واجهات على مستوى التطبيقات.
تقوم طبقة الوصول بربط وتحويل موارد الاتصالات التي لا يمكنها الاتصال مباشرة ببيئة الإرسال القائمة على IP. وتربط بوابات RoIP قنوات الراديو، بينما تسمح بوابات الصوت بالإبقاء على الهواتف التناظرية أو موارد PBX القديمة، ويمكن لواجهات النداء ربط البنية التحتية الحالية للنداء العام.
في مشاريع التحديث، تكون هذه الطبقة غالبًا أكثر أهمية من واجهة الإرسال نفسها. ويجب أولًا التحقق من الواجهات المتاحة في المعدات الحالية قبل التفكير في استبدالها.
قد تشمل الموارد الميدانية هواتف IP والهواتف الصناعية والهواتف المقاومة للانفجار وأجهزة الاتصال الداخلي SIP ومكبرات صوت النداء والأعمدة الصوتية وأجهزة الراديو المحمولة وأجهزة الراديو المتنقلة والكاميرات وأجهزة الإنذار.
لا يلغي نظام الإرسال الموحد الحاجة إلى اختيار الأجهزة الطرفية المناسبة لبيئة التشغيل الفعلية. فالمناطق الخطرة لا تزال تتطلب معدات مناسبة للحماية من الانفجار، بينما قد تحتاج المناطق الخارجية المكشوفة إلى أجهزة صناعية مقاومة للعوامل الجوية.
تعتبر الأجهزة الطرفية القائمة على SIP من أسهل الموارد التي يمكن دمجها عادةً. ويمكن لهواتف IP وهواتف الإرسال وأجهزة الاتصال الداخلي SIP التسجيل في منصة الاتصالات باستخدام حسابات أو امتدادات منفردة. وبعد ذلك تتولى المنصة إدارة التوجيه والصلاحيات ومجموعات الاتصال.
ويمكن للبيئة نفسها دعم المكالمات المباشرة والاتصالات الجماعية والتحويلات ووظائف المؤتمرات دون الحاجة إلى واجهة تحكم منفصلة لكل نوع من الأجهزة الطرفية.
لا تحتاج المواقع التي تحتوي على هواتف تناظرية أو PBX قائم بالضرورة إلى استبدال كامل. إذ يمكن توصيل المستخدمين التناظريين عبر بوابات FXS، بينما يمكن ربط PBX القائم عبر SIP Trunk أو بوابة صوت إذا كانت هناك واجهات متوافقة.
تصبح خطة الترقيم مهمة عندما تعمل الأنظمة القديمة والجديدة معًا. ويجب تحديد نطاقات الامتدادات وأولويات التوجيه وعدد القنوات المتزامنة قبل التحويل، حتى يتمكن المستخدمون على كلا الجانبين من الوصول إلى الوجهات المطلوبة دون تعارض في الترقيم.
لذلك يمكن تنفيذ مشروع الإرسال الموحد بشكل تدريجي. ويمكن نشر أجهزة SIP جديدة في المناطق التي تتطلب وظائف إضافية، بينما تبقى الهواتف القديمة القابلة للاستخدام متصلة عبر البوابات المناسبة.
يختلف تكامل الراديو عن هاتف SIP التقليدي لأن منصة الإرسال يجب أن تتحكم في أكثر من مجرد الصوت. فهي تحتاج إلى وسيلة لتفعيل إرسال الراديو وتحديد وقت استقبال قناة الراديو لحركة اتصالات.

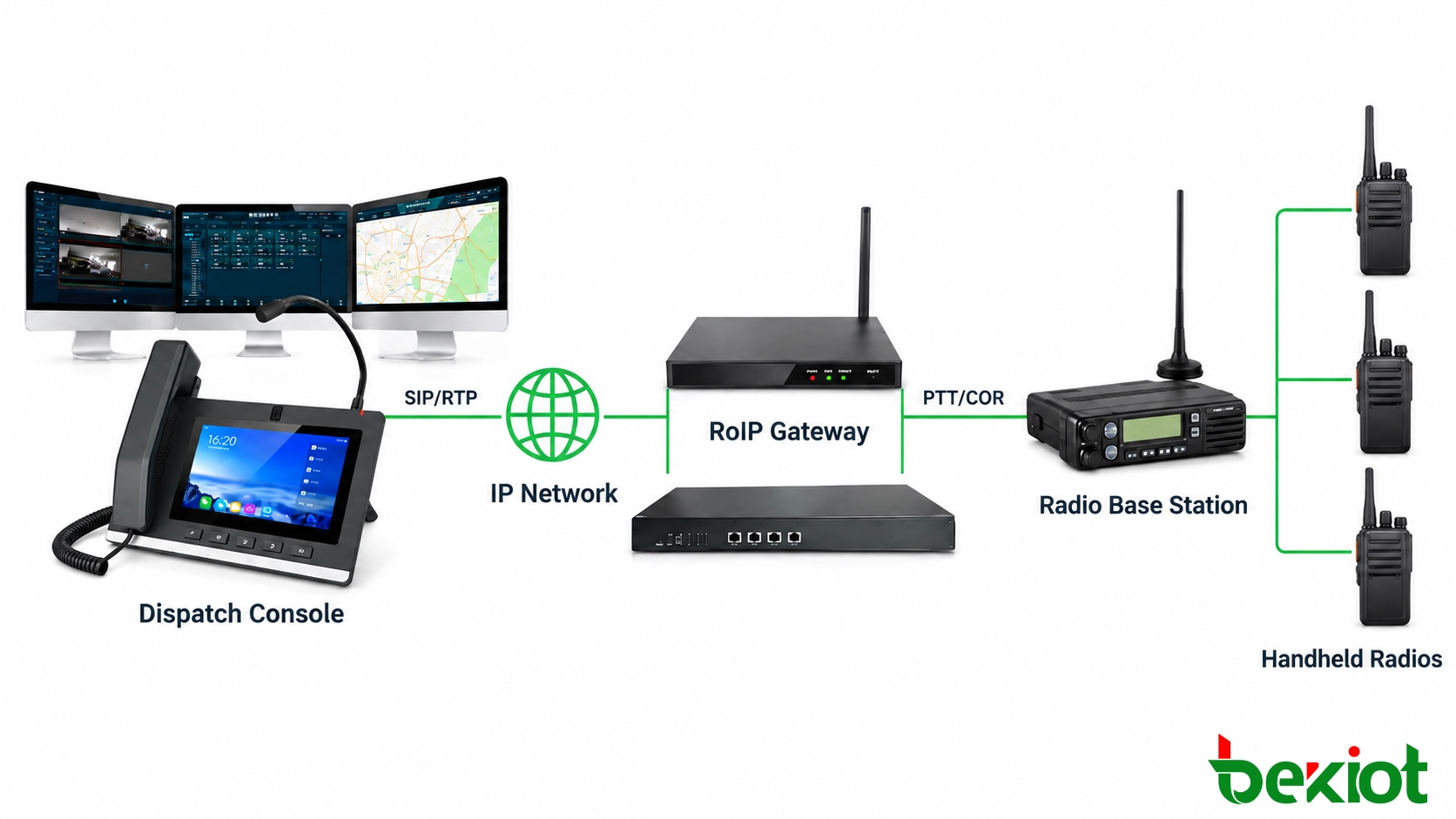

تقع بوابة RoIP بين معدات الراديو وشبكة IP. ويحمل جانب الراديو عادةً صوت الإرسال وصوت الاستقبال وإشارات التحكم مثل PTT وCOR. أما جانب الشبكة فينقل معلومات الصوت والتحكم المطلوبة نحو نظام الإرسال.
يمكن تبسيط مسار الاتصال كما يلي:
وحدة تحكم الإرسال → شبكة IP → بوابة RoIP → محطة الراديو القاعدية → أجهزة الراديو المحمولة
بعد الاتصال، يمكن تمثيل قناة الراديو كمورد داخل نظام الإرسال. ويستطيع المشغل اختيار قناة للإنتاج أو الصيانة أو الأمن أو الطوارئ من خلال واجهة الإرسال دون تشغيل وحدة راديو مستقلة.
يمكن لبوابات RoIP متعددة القنوات ربط عدة موارد راديو مع بقاء كل قناة قابلة للتعريف بشكل منفصل داخل المنصة. ويمكن اختيار بوابات أحادية القناة أو متعددة القنوات حسب عدد واجهات الراديو المطلوبة في كل موقع.
يجب فحص اتصال الراديو قبل التنفيذ. وتشمل المعلمات المهمة واجهة الصوت ومستويات الإرسال والاستقبال وطريقة التحكم في PTT وCOR أو كشف الاستقبال وسلوك القناة.
نقل الصوت وحده لا ينشئ اتصال إرسال متكاملًا. فقد ينقل النظام الصوت المستلم بنجاح، لكنه قد يفشل في الإرسال إذا لم تتم تهيئة التحكم في PTT بشكل صحيح.
كما أن أداء الشبكة مهم. فقد يؤثر التأخير الزائد أو التذبذب أو فقدان الحزم في قابلية استخدام اتصالات Push-to-Talk، خصوصًا عند توصيل موارد الراديو عبر روابط IP بعيدة.
الحل المرتبط: نظام إرسال الراديو
لا ينبغي إضافة أنظمة النداء العام والفيديو والإنذار إلى شاشة الإرسال باعتبارها تطبيقات منفصلة فقط. بل تزداد قيمتها عندما يكون كل مورد مرتبطًا بمنطقة فعلية أو جهاز أو حدث تشغيلي.
يمكن توصيل أجهزة النداء SIP عبر بيئة اتصالات IP، بينما قد تتطلب المضخمات التقليدية وشبكات مكبرات الصوت بوابة صوت أو بوابة للنداء.
يتم عادةً تنظيم مكبرات الصوت في مناطق تشغيلية مثل منطقة الإنتاج أو المستودع أو منطقة التحميل أو الساحة الخارجية. ويختار المرسل منطقة بدلًا من التعامل مع كل مكبر صوت بشكل منفصل.
كما يجب تحديد أولوية النداء. فقد تحتاج الإعلانات الروتينية والرسائل التشغيلية وتعليمات الطوارئ إلى مستويات أولوية مختلفة حتى لا يتم حجب الاتصالات الحرجة بواسطة صوت منخفض الأولوية.
يعمل تكامل CCTV من خلال ربط الموارد وليس من خلال التسجيل بالطريقة المستخدمة في الهواتف. ويمكن ربط الكاميرا بمدخل أو وحدة إنتاج أو منطقة إنذار أو جهاز ميداني.
عند استقبال مكالمة من جهاز اتصال داخلي أو إنذار، يمكن للمنصة عرض الكاميرا ذات الصلة تلقائيًا أو توفير وصول مباشر إلى تدفق الفيديو المناسب. وبذلك لا يحتاج المشغلون إلى البحث في قائمة كبيرة من الكاميرات قبل التحقق من المنطقة المتأثرة.
يمكن لكواشف الغاز وأزرار الطوارئ وأنظمة إنذار الحريق ومنصات المراقبة الخارجية توفير معلومات الأحداث عبر APIs أو I/O رقمي أو واجهات أخرى مدعومة.
يجب على المنصة تحديد نوع الحدث ومصدره وموقعه. وبعد ذلك تُستخدم هذه القيم للعثور على موارد الاتصالات المرتبطة بالمنطقة نفسها.
على سبيل المثال، قد تكون منطقة الخزانات A مرتبطة بما يلي:
لذلك لا تكتفي المنصة بعرض عدة أنظمة معًا. بل تنشئ علاقة بين الحادث وموارد الاتصالات المطلوبة للاستجابة له.
يحول الإرسال القائم على الأحداث تكامل الموارد إلى سير عمل تشغيلي. فبدلًا من البدء بقائمة الأجهزة، يبدأ المرسل بالحادث نفسه.

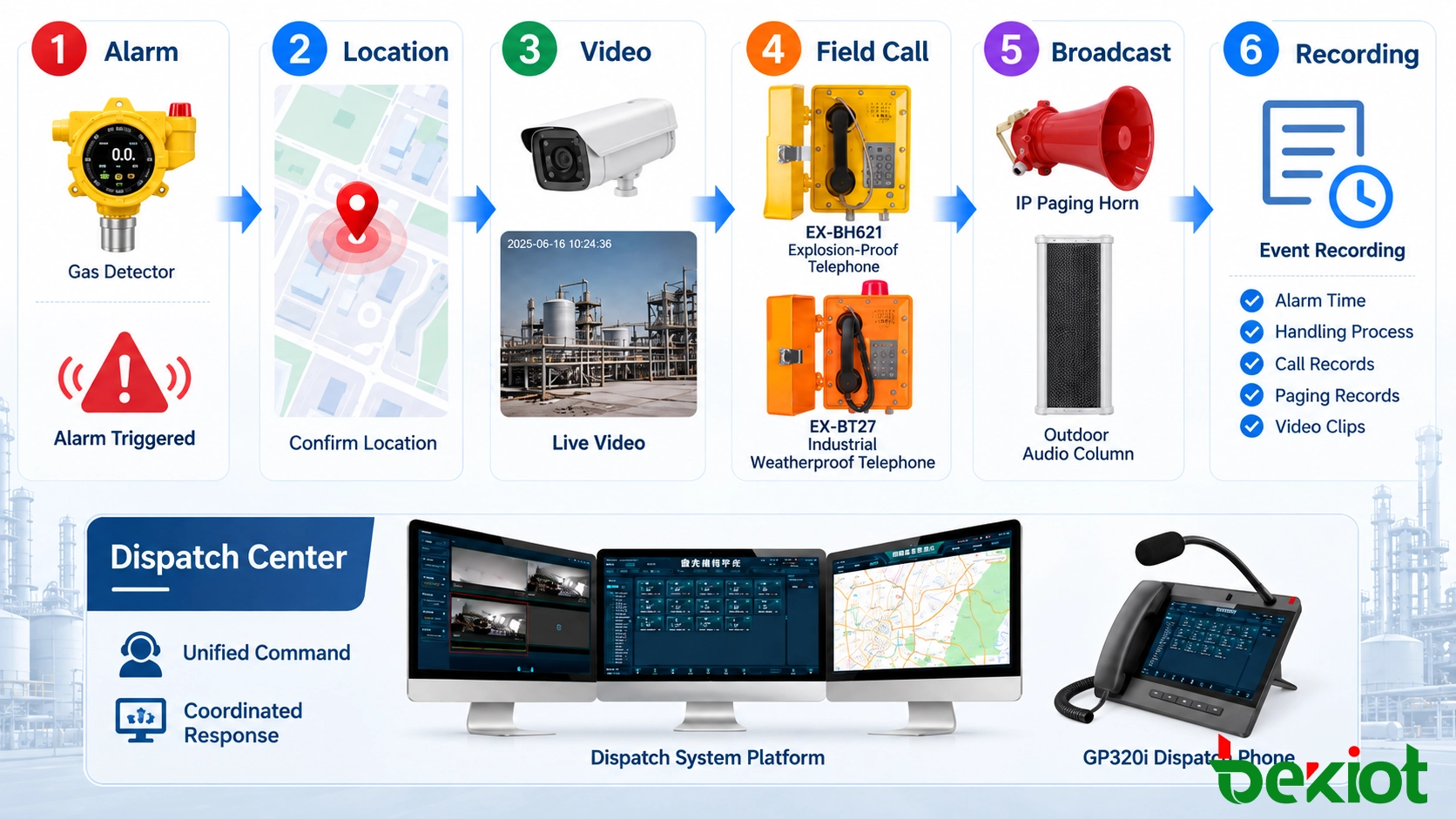

لنفترض وجود إنذار غاز في منطقة تشغيلية. يرسل نظام الإنذار حدثًا يتضمن معرفًا للموقع أو للمعدة. وتستخدم منصة الإرسال هذا المعرف لاستدعاء موقع GIS ذي الصلة والكاميرات ومحطات الهاتف وقناة الراديو ومنطقة النداء والأفراد المسؤولين.
يمكن أن يكون التسلسل النموذجي كما يلي:
إنذار → تحديد الموقع → التحقق بالفيديو → اتصال ميداني → نداء المنطقة → التنسيق → التسجيل
يمكن للمشغل أولًا التحقق من المنطقة المتأثرة عبر الفيديو، ثم الاتصال بالعاملين القريبين من خلال هاتف صناعي أو قناة راديو. وإذا اتسع نطاق الحادث، يمكن ضم فرق إضافية إلى مجموعة اتصالات مؤقتة أو مؤتمر. وبعد ذلك يمكن بث التعليمات فقط إلى منطقة النداء ذات الصلة.
ويمكن ربط المكالمات وعمليات الإرسال وسجلات الاتصالات بالحدث لمراجعتها لاحقًا.
يجب تطبيق الأتمتة وفقًا لمستوى المخاطر التشغيلية. ويمكن للمنصة تحديد موقع الحدث تلقائيًا وعرض الموارد المرتبطة وتجهيز إجراءات الاتصال. أما التعليمات الحرجة أو رسائل الإخلاء أو القرارات المتعلقة بالإنتاج فيمكن أن تظل خاضعة لتأكيد المشغل.
يعد هذا التوازن مهمًا بشكل خاص في البيئات الصناعية وحالات الطوارئ، حيث يكون الوصول الأسرع إلى المعلومات مفيدًا، لكن يجب أن تظل الصلاحيات والمسؤوليات التشغيلية واضحة.
يجب أن يبدأ تصميم النظام من بيئة الاتصالات الحالية بدلًا من البدء بنموذج خادم أو وحدة تحكم محدد مسبقًا. وتتمثل المهمة الأولى في تحديد ما هو مثبت بالفعل، والواجهات المتاحة، والموارد التي تحتاج فعليًا إلى الاتصال ببعضها.
| المورد | نقاط التخطيط |
|---|---|
| أجهزة SIP | العدد، الحسابات، برامج الترميز، المكالمات المتزامنة |
| الهواتف التناظرية | منافذ FXS، الترقيم، الكابلات الحالية |
| PBX الحالي | SIP Trunk، التوجيه، القنوات المتزامنة |
| الراديو | نوع الراديو، عدد القنوات، الصوت، PTT وCOR |
| النداء العام | المناطق، الأولويات، واجهات SIP أو الواجهات التناظرية |
| CCTV | معرفات الكاميرات، المواقع، واجهات VMS |
| الإنذارات | أنواع الأحداث، المواقع، واجهات API أو I/O |
| الإرسال | مواقع المشغلين، الصلاحيات، المواقع الاحتياطية |
| التسجيل | القنوات، مدة الاحتفاظ، سعة التخزين |
| الشبكة | VLAN، QoS، روابط WAN والتكرار |
بعد تأكيد الواجهات، يجب تنظيم الموارد وفقًا لطريقة استخدامها. فقد يحتوي الموقع الكبير على مئات الامتدادات وعدة قنوات راديو ومناطق نداء متعددة وعدد كبير من الكاميرات. وعرض جميع هذه الموارد في قائمة أجهزة واحدة سيجعل عمليات الإرسال أبطأ.
وبدلًا من ذلك، يمكن تجميع الموارد حسب القسم أو الموقع أو المنطقة التشغيلية أو الدور الوظيفي أو مجموعة الراديو أو منطقة النداء أو نوع الحادث. فقد ينتمي هاتف الصيانة إلى قسم الصيانة أثناء العمل الروتيني، ويظهر أيضًا ضمن مجموعة الاستجابة للطوارئ عند وقوع حدث كبير.
كلما أصبحت وظائف اتصالات أكثر اعتمادًا على بيئة IP، أصبحت إتاحة الشبكة والخوادم جزءًا من تصميم الاتصالات. وقد تحتاج المشاريع الحرجة إلى خوادم احتياطية، ومواقع إرسال احتياطية، وطاقة UPS، وتحويل شبكي عالي الاعتمادية، ومسارات اتصال بديلة.
يجب أيضًا على الأنظمة متعددة المواقع تقييم تأخير WAN وفقدان الحزم وما يحدث عند عدم توفر ارتباط بعيد. وينبغي أن تبقى الاتصالات المحلية متاحة في المواقع التي تتطلب فيها متطلبات التشغيل استمرار العمل على مستوى الموقع أثناء تعطل WAN.
ويمكن استخدام سياسات VLAN وQoS لفصل أو إعطاء الأولوية لحركة الصوت والإرسال الحرجة عندما تحمل الشبكة نفسها أيضًا الفيديو أو بيانات المكاتب أو تطبيقات أخرى ذات حجم بيانات مرتفع.
بالنسبة إلى موقع قائم، يمكن أن يكون تسلسل التنفيذ العملي كما يلي:
الموارد الحالية → مراجعة الواجهات → تكامل الشبكة → ربط الموارد → سير عمل الإرسال
يمنع هذا التسلسل استبدال المعدات لمجرد أنها تنتمي إلى نظام أقدم. ويمكن للأجهزة التي تحتوي على واجهات مناسبة أن تبقى في الخدمة، بينما تعمل البوابات وتكامل التطبيقات تدريجيًا على إنشاء بيئة إرسال موحدة قائمة على IP.
لذلك لا يتم تعريف نظام الإرسال الموحد بعدد وظائف الاتصال المعروضة على شاشة واحدة. بل تأتي قيمته من ربط الموارد التي كانت تعمل سابقًا بشكل مستقل، وإتاحتها وفق الموقع والدور والحدث.
عند تخطيط النظام، يمكن لـ Becke Telcom تقييم أنظمة الهاتف الحالية وقنوات الراديو ومناطق النداء وواجهات الإنذار وحالة الشبكة ومواقع الإرسال قبل تحديد التكوين المطلوب لـ IP PBX وبوابات RoIP ووحدات تحكم الإرسال والأجهزة الطرفية الميدانية. وفي المشاريع المعقدة، تظل الأسئلة الأولى عملية: ما الأنظمة التي يجب الاحتفاظ بها، وما الموارد التي تحتاج إلى التواصل مع بعضها، وما سير عمل الاتصالات الذي يجب أن يبدأ عند وقوع حدث؟
