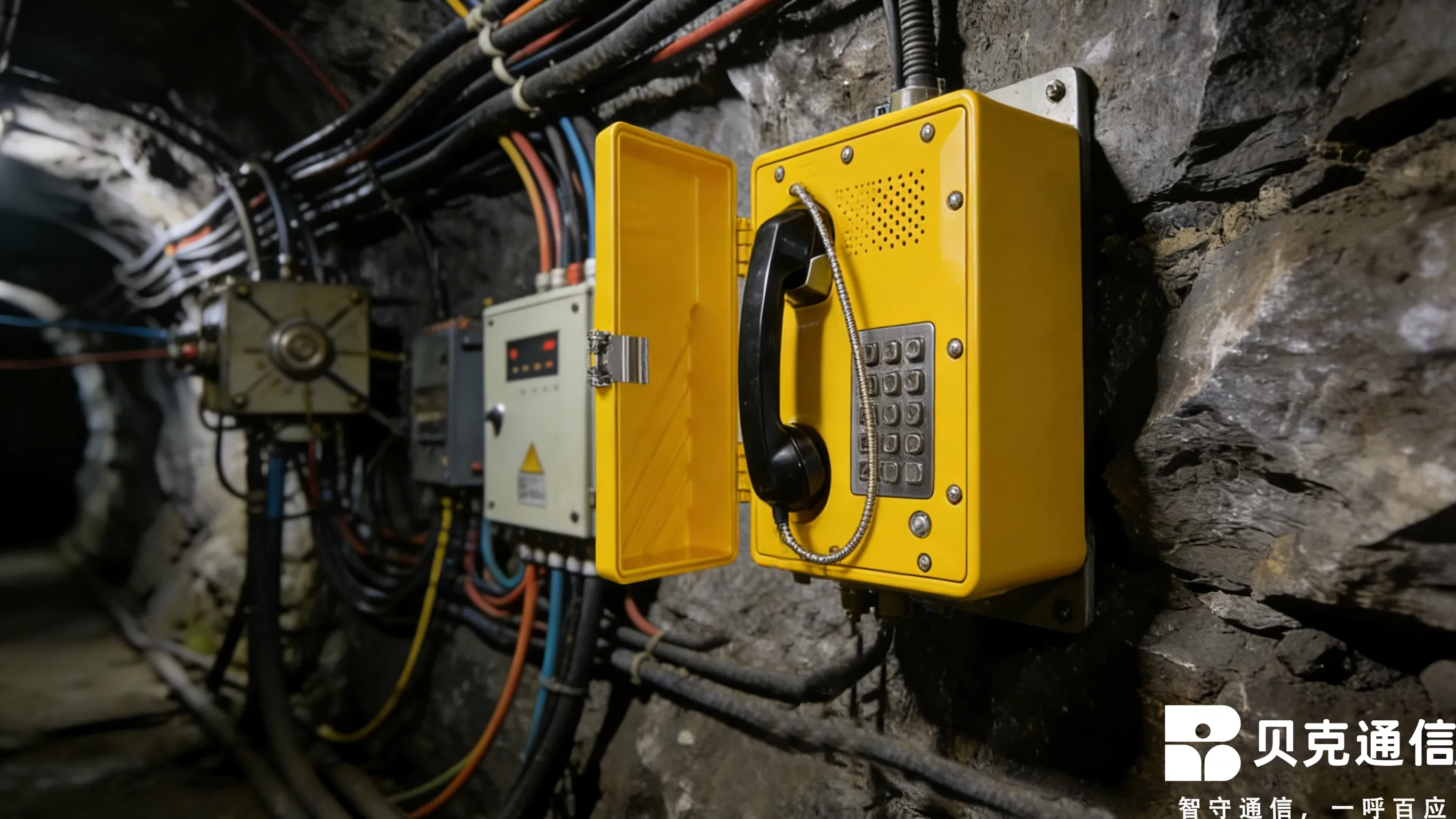

1. مقدمة: هواتف التعدين المضادة للانفجار باعتبارها "شريان الحياة" للسلامة تحت الأرض

تعتبر هواتف التعدين المقاومة للانفجار على نطاق واسع بمثابة
lifeline of mine safety production. Their electromagnetic compatibility (EMC) performance and adaptability to harsh industrial environments directly determine the reliability and safety of underground communications.

في البيئات الكهرومغناطيسية المعقدة تحت الأرض ، يجب أن تلبي هواتف التعدين في وقت واحد
explosion-proof safety requirements and high-level anti-interference performance, posing severe challenges to product design, materials, and system architecture.

تحلل هذه المقالة بشكل منهجي أداء EMC والقدرة على التكيف الصناعي لهواتف التعدين المقاومة للانفجار من أربعة أبعاد:

1. خصائص مصدر التداخل الكهرومغناطيسي,


2. anti-electromagnetic تقنيات التدخل ،


3. تصميم القدرة على التكيف البيئي الصناعي ، و


4. حالات تطبيق في العالم الحقيقي ، توفر مرجعًا تقنيًا عمليًا لاختيار المعدات ونشرها في أنظمة اتصالات التعدين.


2. مصادر التدخل الكهرومغناطيسي والمعلمات البيئية القاسية في تطبيقات التعدين

2.1 مصادر التداخل الكهرومغناطيسي النموذجية تحت الأرض

تعد بيئات التعدين تحت الأرض من بين مناطق التداخل الكهرومغناطيسي الأكثر تعقيدًا (EMI) في السيناريوهات الصناعية. تنشأ مصادر التداخل الرئيسية من ثلاثة اتجاهات:

1. تداخل تردد الطاقة
تولد المعدات مثل محركات التردد المتغير والمحولات والمحركات مجالات كهرومغناطيسية قوية تبلغ 50 هرتز أثناء التشغيل. يمكن أن تصل قوة المجال
0.19 μT, approaching hazardous threshold levels.

2. تدخل عالية التردد
تصدر آلات اللحام الكهربائية وأجهزة الإرسال عالية التردد والأجهزة المماثلة موجات كهرومغناطيسية تردد الراديو ، مع وصول ترددات التشغيل
hundreds of MHz, seriously affecting communication signals.

3. نبض التدخل
تحدث النبضات الكهرومغناطيسية العابرة أثناء بدء التشغيل أو الإغلاق أو أحداث الدائرة القصيرة للمعدات عالية الطاقة. تغطي هذه النبضات نطاقًا واسعًا من الترددات المنخفضة إلى العالية ، بكثافة عالية للغاية - مجالات كهربائية تصل إلى
tens of kV/m and magnetic fields reaching several kA/m.

2.2 المعلمات البيئية الصناعية المتطرفة

بالإضافة إلى التداخل الكهرومغناطيسي ، يجب أن تتحمل هواتف التعدين المقاومة للانفجار الظروف الفيزيائية والكيميائية القاسية:

• درجة الحرارة:
  نطاق التشغيل تحت الأرض النموذجي هو
  –30 °C to +60 °C, with some deep or special mines reaching –45 °C to +85 °C.

• الرطوبة:
  الرطوبة النسبية عادة لا تتجاوز
  95%, but can be higher in certain zones.

• حماية دخول:
  الأجهزة تتطلب عادة
  IP54 to IP67 protection against dust and water.

• الاهتزاز والصدمة:
  ترددات الاهتزاز تتراوح من
  10–500 Hz with acceleration up to 5 m/s², and impact resistance must meet 7 J shock tests.

• الغازات المسببة للتآكل:
  قد تحتوي البيئات
  H₂S, Cl₂, SO₂, accelerating material corrosion.

2.3 الاختلافات عبر السيناريوهات الصناعية

تختلف خصائص التداخل الكهرومغناطيسي اختلافًا كبيرًا حسب الصناعة:

• مناجم الفحم:
  تداخل واسع الطيف أدناه
  200 MHz, often peaking around 1 MHz due to variable-frequency drives.

• المصانع الكيميائية:
  تهيمن عليها الترددات الراديوية والتداخل الاستقرائي من تصريفات القوس ومعدات اللحام.


• مصانع الصلب:
  EMI قوي من أفران القوس الكهربائي ، مع تركيز الطاقة بالقرب
  20 MHz.

• الموانئ:
  تداخل التوصيل التوافقي الناجم عن المقومات غير الخطية في أنظمة محرك السيارات.


3. تقنيات التدخل Anti-Electromagnetic في هواتف التعدين المضادة للانفجار

تعتمد هواتف التعدين المقاومة للانفجار على ثلاث ركائز تقنية أساسية:
circuit design, shielding technology, and anti-interference algorithms.

3.1 تصميم الدائرة الآمن جوهريًا

تمنع السلامة الجوهرية الاشتعال من خلال ضمان بقاء طاقة الدائرة أقل من الحد الأدنى من طاقة الاشتعال للغازات القابلة للاحتراق:

• الجهد والقيود الحالية:
  يتم الاحتفاظ بالطاقة شرارة أدناه
  0.28 mJ, the minimum ignition energy of methane.

• التحكم الحراري:
  يقتصر ارتفاع درجة حرارة المكون بشكل صارم على البقاء ضمن معايير مجموعة درجات الحرارة من الفئة الأولى.


• اختيار المكونات:
  يجب أن تتوافق المقاومات والمكثفات والتفاوتات مع مواصفات مقاومة للانفجار.


• PCB تخطيط الأمثل:
  يتم فصل خطوط الإشارة لتجنب التذبذب الطفيلي ؛ الدوائر الآمنة وغير الآمنة جوهريًا معزولة جسديًا.


• تصحيح هامش الأمان:
  عامل أمان نموذجي من
  1.5 is applied to ensure fault-condition safety.

3.2 تقنية التدريع الكهرومغناطيسي متعدد الطبقات

تستخدم الهواتف المقاومة للانفجار هياكل حماية متطورة متعددة الطبقات:

• السكن:
  مرفقات مقاومة للحريق مصنوعة من
  38 mm thick aluminum alloy, certified to IP66/IP67, offering excellent sealing and impact resistance.

• طبقات التدريع الداخلية:


  • طبقة قمع (طلاء نانو فضة أو رغوة معدنية مسامية متدرجة) لقمع المجال الكهربائي القريب


  • طبقة امتصاص للتوهين عالي التردد


  • طبقة انعكاس للموجات الكهرومغناطيسية منخفضة التردد


يتغلب هذا الهيكل المكون من ثلاث طبقات على قيود التدريع أحادي الطبقة والتراكم الحراري وتغطية التردد الضيقة.

استخدام إدخالات الكابل
≤8 mm diameter two-core cables with ≥0.5 mm² conductors and 1/2″ G sealing glands to ensure shielding continuity.

3.3 خوارزميات رقمية مضادة للتداخل

معالجة الإشارات المتقدمة تعزز وضوح الاتصال:

• إلغاء الضوضاء التكيفي (ANC):
  يضمن التواصل الواضح حتى في
  120 dB noise levels.

• تصحيح الخطأ إلى الأمام (FEC):
  يكتشف ويصحح أخطاء الإرسال الناتجة عن الضوضاء والتداخل.


• ترميز ضغط الصوت:
  الدعم
  G.711, G.722, G.729, reducing bandwidth and improving robustness.

• التحكم التلقائي في الكسب (AGC) واكتشاف النشاط الصوتي (VAD):
  ديناميكيا ضبط حجم وقمع الضوضاء الخلفية.


4. تصميم التكيف البيئي الصناعي

4.1 تصميم هيكل مقاوم للانفجار

يتم استخدام نوعين من الحماية الأساسية:

مقاومة للحريق (مثال د):

• يقاوم الانفجارات الداخلية دون انتشار اللهب


• تأثير المقاومة ≥
  7 J

• التراخيص المشتركة وأبعاد flamepath تتوافق بدقة مع المعايير


• اختبارات الضغط تصل إلى
  0.85 MPa

• اختبارات عدم الانتشار باستخدام
  C₂H₂ (7.5%) and H₂ (27.5%)

آمنة جوهريا (مثلا ط):

• جميع الدوائر تبقى تحت طاقة الاشتعال


• العزل الكهربائي باستخدام حواجز السلامة والمحولات


• العزلة الميكانيكية مع ≥6 مم تباعد واستراتيجيات التأريض


4.2 تصميم حماية الدخول

• IP54:
  حماية ضد دخول الغبار وبقع الماء


• IP67:
  الغبار ضيق والغمر في 1 متر لمدة 30 دقيقة


• IP68 (النماذج الراقية):
  1.5 متر غمر لمدة 30 دقيقة


يتحقق من خلال الأختام المطاطية ، بوتينغ الايبوكسي ، وتصميم الضميمة الدقة.

4.3 اختيار المواد

• مرفقات:
  الألومنيوم المصبوب والفولاذ المقاوم للصدأ (على سبيل المثال ،
  316L), or reinforced composites with epoxy powder coating

• لوحات المفاتيح:
  الفولاذ المقاوم للصدأ


• الهواتف:
  في الهواء الطلق الصف الهاتف العام


• الكابلات:
  أسلاك سماعة معدنية مغلفة


• البلاستيك:
  اجتماع مثبطات اللهب والبوليمرات المضادة للكهرباء الساكنة
  UL94 V-0

يتم اختبار المواد للشيخوخة الحرارية ومقاومة التآكل والاستقرار على المدى الطويل.

5. حالات التطبيق وتقييم الأداء

5.1 منجم فحم في داتونغ ، شانشي

ال
KTH106-1Z intrinsically safe telephone operated reliably amid strong VFD interference.

• مسافة الاتصال:
  10 km

• مستوى الرنين:
  ≥80 dB

• حوادث السلامة صفر على مدى عامين


• دعم رصد الميثان والإخلاء في حالات الطوارئ بنجاح


5.2 منجم يولين للفحم ، شنشي

ال
KE-FS-EX explosion-proof telephone operated for 12 months at 95% humidity without failure.

• تكلفة الصيانة خفضت بنسبة
  65%

• اتصال واضح في
  120 dB noise

• مستوى EMC
  4 compliance ensured distortion-free audio

5.3 مصنع كيميائي في شاندونغ

ان
Ex d ib II B T6 telephone with IP67 protection resisted H₂S, Cl₂, and SO₂ corrosion.

• مستوى الرنين:
  ≥70 dB

• لم يلاحظ أي تآكل مكون


5.4 منجم مفتوح في منغوليا الداخلية

المتكاملة
Beidou + GPS + UWB positioning achieved centimeter-level accuracy.

• نطاق التشغيل:
  –40 °C to +85 °C

• تتبع في الوقت الحقيقي لأكثر من
  200 workers

• منع الحوادث بنجاح من خلال الإنذارات المبكرة


5.5 مقاييس الموثوقية

• MTBF:
  >
  100,000 hours

• وقت بدء التشغيل في -45 C:
  ≤30 seconds

• عملية مستمرة في + 60 C:
  24 hours without degradation

• مرت
  IP67 long-term humidity tests

6. اتجاهات التنمية المستقبلية

وتشمل الاتجاهات الرئيسية ما يلي:

1. متعدد التكنولوجيا قمع EMI
   الجمع بين DSP والتعلم التكيفي للضوضاء القائم على AI


2. المواد المتقدمة
   مثل البوليمرات المقواة بالنانو والطلاءات ذاتية الشفاء


3. التكامل الذكي
   أجهزة استشعار الغاز والفيديو وتشخيص إنترنت الأشياء والصيانة عن بُعد


4. معايير أكثر صرامة
   ، بما في ذلك اختبار EMC بعد
   1 GHz, wider temperature ranges (–50 °C to +100 °C), and enhanced IP68 requirements

7- الاستنتاج والتوصيات

تلعب هواتف التعدين المقاومة للانفجار دورًا مهمًا في اتصالات السلامة تحت الأرض. من خلال تصميم الدوائر الآمن جوهريًا ، والتدريع متعدد الطبقات ، ومعالجة الإشارات المتقدمة ، فإنها تحقق عملية موثوقة في البيئات الكهرومغناطيسية الشديدة. يضمن التصميم الهيكلي القوي والحماية العالية من الدخول والمواد المتخصصة الاستقرار على المدى الطويل في ظل الظروف الصناعية القاسية.

للنشر العملي:

• حدد نماذج high-EMC-performance للمناطق كثيفة VFD


• اختر أجهزة wide-temperature-range للمناجم العميقة أو ذات درجات الحرارة العالية


• استخدام نماذج مقاومة للتآكل في البيئات الكيميائية


تعد الصيانة المنتظمة وتدريب المشغلين ضروريين لضمان السلامة والأداء على المدى الطويل. نظرًا لأن التعدين أصبح ذكيًا بشكل متزايد ، ستستمر الهواتف المقاومة للانفجار في التطور نحو حلول أكثر ذكاءً وموثوقية وقابلية للتكيف - مما يشكل أساسًا متينًا لعمليات تعدين آمنة وفعالة وذكية.
