تغطي مصانع الصلب المتكاملة مساحات إنتاجية شاسعة، بدءًا من صناعة فحم الكوك والحديد والصلب وصولاً إلى استخلاص الغاز، وحقن الفحم المسحوق، وأنظمة المرافق، وشبكات خطوط الأنابيب في جميع أنحاء المصنع. تختلف ظروف الاتصال بشكل كبير من منطقة إلى أخرى. فبعض المواقع تتعرض باستمرار لدرجات حرارة عالية، وغبار، وضوضاء صناعية شديدة، بينما تشمل مواقع أخرى وسائط قابلة للاشتعال مثل غاز أفران الكوك، وغاز الأفران العالية، وغاز المحولات، والغاز الطبيعي.

لهذا السبب، لا يمكن أن يعتمد اختيار الهاتف في مصنع الصلب فقط على قدرة الجهاز على إجراء المكالمات واستقبالها. فموقع التركيب، وتصنيف المنطقة الخطرة، وكابلات الاتصال، والإدارات التي يجب الاتصال بها أثناء الحدث غير الطبيعي، كلها تؤثر على اختيار الطرفية وهندسة الاتصال الشاملة.

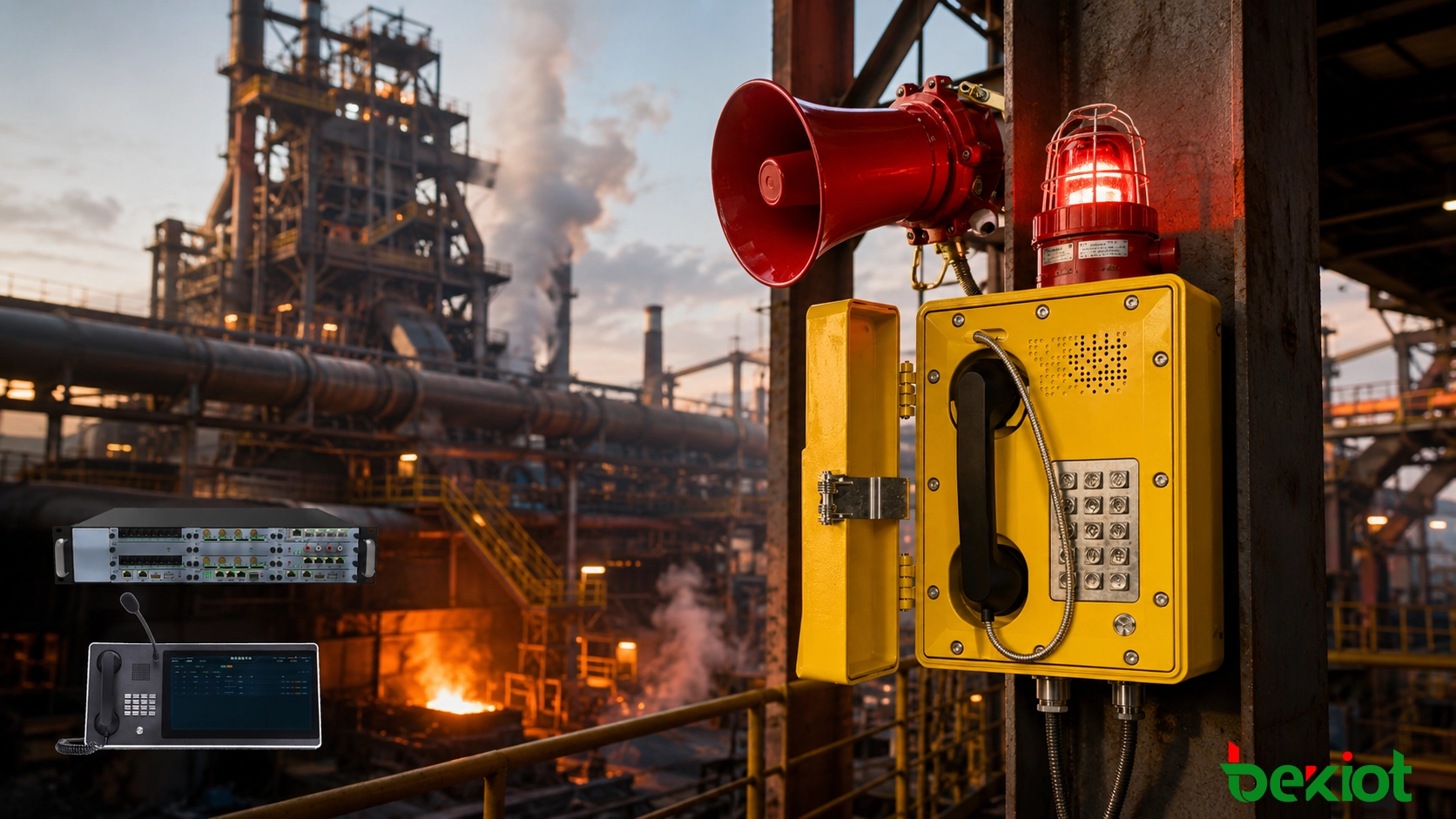

تُركب الهواتف المضادة للانفجار بشكل أساسي في نقاط اتصال ثابتة تقع داخل مناطق خطرة مصنفة. أما في مناطق الإنتاج العادية، فيمكن اختيار هواتف صناعية، أو هواتف IP، أو غيرها من أطراف الاتصال وفقًا للظروف البيئية، دون الحاجة إلى استخدام معدات مضادة للانفجار في جميع أنحاء المصنع.

مصانع فحم الكوك ومناطق معالجة غاز أفران الكوك

يُعتبر إنتاج فحم الكوك أحد أكثر التطبيقات نموذجية لمعدات الاتصال المضادة للانفجار في مجمع الصلب. فإنتاج الكوك، وتنقية الغاز، ونقله تشمل غاز أفران الكوك والوسائط الكيميائية المرتبطة به. تحتوي هذه المناطق على أنابيب كثيفة، وصمامات، ومعدات تشغيل، بينما تتطلب العديد من مواقع العمل فحصًا مستمرًا.

وبناءً على تصنيف المنطقة الخطرة، يمكن تركيب الهواتف المضادة للانفجار بالقرب من مواقع تشغيل أفران الكوك، ووحدات تنقية الغاز، ومجموعات صمامات الغاز، ومحطات الضخ، ومعدات المنافيخ، وغيرها من الأماكن التي يؤدي فيها المشغلون عمليات الفحص أو التشغيل بانتظام.

الغرض الأساسي من هذه الهواتف هو الحفاظ على حلقة اتصال موثوقة بين العاملين في الميدان وغرفة تحكم الكوك. فعلى سبيل المثال، إذا اكتشف مشغل ضغطًا غير طبيعي للغاز، أو ضجيجًا غير معتاد في المعدات، أو وضع صمام لا يتطابق مع حالة التشغيل المطلوبة، يمكن للمشغل الاتصال بغرفة التحكم مباشرة من أقرب هاتف ثابت بدلاً من العودة إلى غرفة المناوبة للبحث عن جهاز اتصال آخر.

عند دمج الهواتف مع نظام توجيه مركزي، يمكن تحديد كل طرفية من خلال موقعها الفعلي، مثل "منطقة فرن الكوك 03" أو "منطقة تنقية الغاز 02". وعندما تصل مكالمة إلى وحدة التوجيه، يمكن للمشغل تحديد منطقة المصدر فورًا، مما يقلل الوقت المستغرق لتأكيد موقع المتصل.

أنظمة الأفران العالية وغاز المحولات

تحتوي مناطق الأفران العالية على معدات تشغيل كبيرة، ومنصات مرتفعة، وأنابيب واسعة، ومرافق مساعدة موزعة على نطاق واسع. يشمل نظام غاز الفرن العالي أيضًا العديد من الصمامات، ووحدات إزالة الغبار، وخطوط نقل الغاز. لذلك، غالبًا ما تكون نقاط الهاتف الثابتة مطلوبة حول مناطق تشغيل المعدات، وطرق التفتيش، ومواقع نظام الغاز الرئيسية.

تُعد الضوضاء الصناعية اعتبارًا مهمًا آخر في هذه المناطق. فعندما تعمل المنافيخ، ومجمعات الغبار، وآلات النقل، وغيرها من معدات التشغيل الكبيرة بشكل مستمر، يمكن بسهولة أن يغطي الضجيج الخلفي صوت رنين الهاتف القياسي.

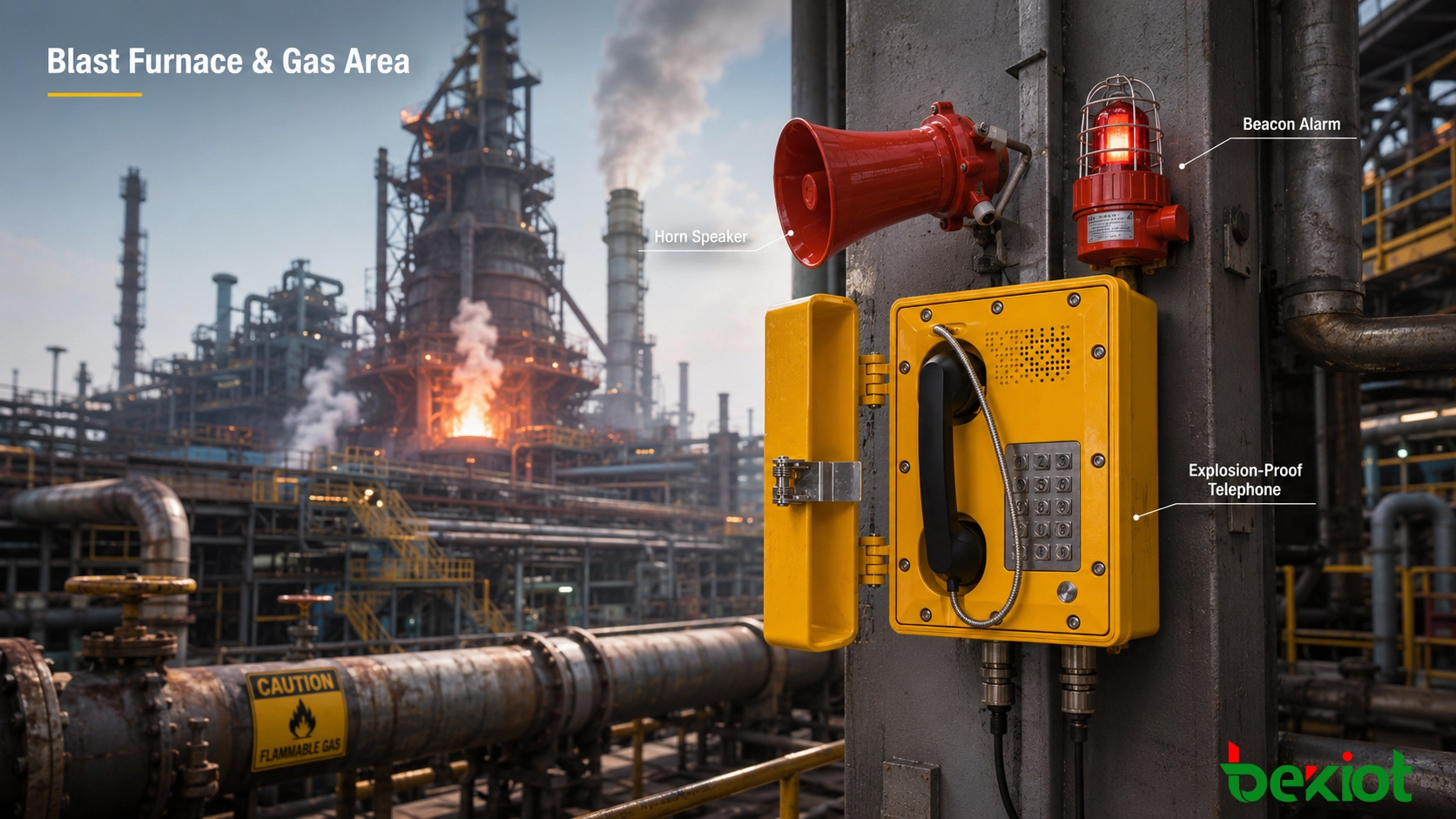

بالنسبة لهذه المواقع، يمكن دمج الهواتف المضادة للانفجار مع مكبرات صوت بوقية مضادة للانفجار، أو أجهزة إنذار صوتية ومرئية عند الحاجة. وعندما تتصل غرفة التحكم بالهاتف الميداني، يمكن تنبيه العاملين ليس فقط بواسطة جرس الهاتف، ولكن أيضًا بواسطة إشارة صوتية أعلى أو منارة وميضية.

يجب تحديد استخدام مكبرات الصوت الخارجية أو الإنذارات المرئية بناءً على مستويات الضوضاء الفعلية في الموقع، ومسافة التركيب، وإجراءات التشغيل، وليس تطبيقها بشكل موحد على كل نقطة هاتف.

في مناطق صلب المحولات، تتركز متطلبات الاتصال بشكل أكبر حول استخلاص غاز المحولات، ومرافق إزالة الغبار، وأنظمة المرافق المرتبطة بها. قد تتصل الأطراف الميدانية بغرفة تحكم الصلب، أو تُدمج في نظام توجيه الإنتاج الشامل للمصنع، مما يسمح لفرق الصلب والمرافق والسلامة والصيانة بالتواصل من خلال هيكل اتصال محدد.

مناطق تحضير الفحم المسحوق وPCI

تتطلب أنظمة تحضير الفحم المسحوق وحقنه نهجًا مختلفًا لاختيار المعدات عن بيئات الغازات القابلة للاشتعال التقليدية.

يمكن أن يولد سحق الفحم وطحنه وتخزينه ونقله غبارًا قابلاً للاشتعال. قبل اختيار طرفية اتصال، يجب على مصمم المشروع أولاً تحديد المادة الخطرة وتصنيف المنطقة عند نقطة التركيب، ثم التحقق مما إذا كانت شهادة الحماية من الانفجار للهاتف مناسبة لتلك البيئة المحددة.

تشمل مواقع الاتصال الثابتة النموذجية المناطق القريبة من مطاحن الفحم، وصوامع الفحم المسحوق، وأنظمة النقل، ونقاط تشغيل PCI، ومواقع الفحص الروتيني.

يجب تجنب سوء الفهم الشائع: المنتج الموصوف بأنه "هاتف مضاد للانفجار" ليس مناسبًا تلقائيًا لكل جو متفجر. فقد تتطلب بيئات الغاز والغبار مفاهيم حماية مختلفة، وعلامات معدات، ونطاقات شهادة مختلفة. لذلك، يجب أن يعتمد الشراء للمشروع على الشهادات الفعلية والوثائق الفنية، وليس على اسم المنتج فقط.

بالإضافة إلى الحماية من الانفجار، قد تتطلب مناطق الفحم المسحوق أيضًا مراعاة تراكم الغبار، وإحكام غلق الهيكل، والتنظيف الدوري، والموثوقية طويلة المدى لمداخل الكابلات والتوصيلات الكهربائية.

خزانات الغاز، ومحطات التعزيز، ومرافق المرافق

تدير مصانع الصلب الكبيرة عادةً أنظمة مرافق مخصصة لاستخلاص وتخزين ومزج وضغط وتوزيع غاز الفرن العالي، وغاز أفران الكوك، وغاز المحولات، والغاز الطبيعي، وغيرها من مرافق التشغيل.

غالبًا ما تقع خزانات الغاز، ومحطات تعزيز الغاز، ومحطات المزج، ومرافق تنظيم الضغط، ومجموعات صمامات الخطوط على مسافة ما من غرف التحكم في الإنتاج الرئيسية. وفي الوقت نفسه، تتطلب عمليات تبديل المعدات، وتشغيل الصمامات، والفحوصات الروتينية اتصالاً متكررًا مع مركز توجيه الطاقة أو المرافق.

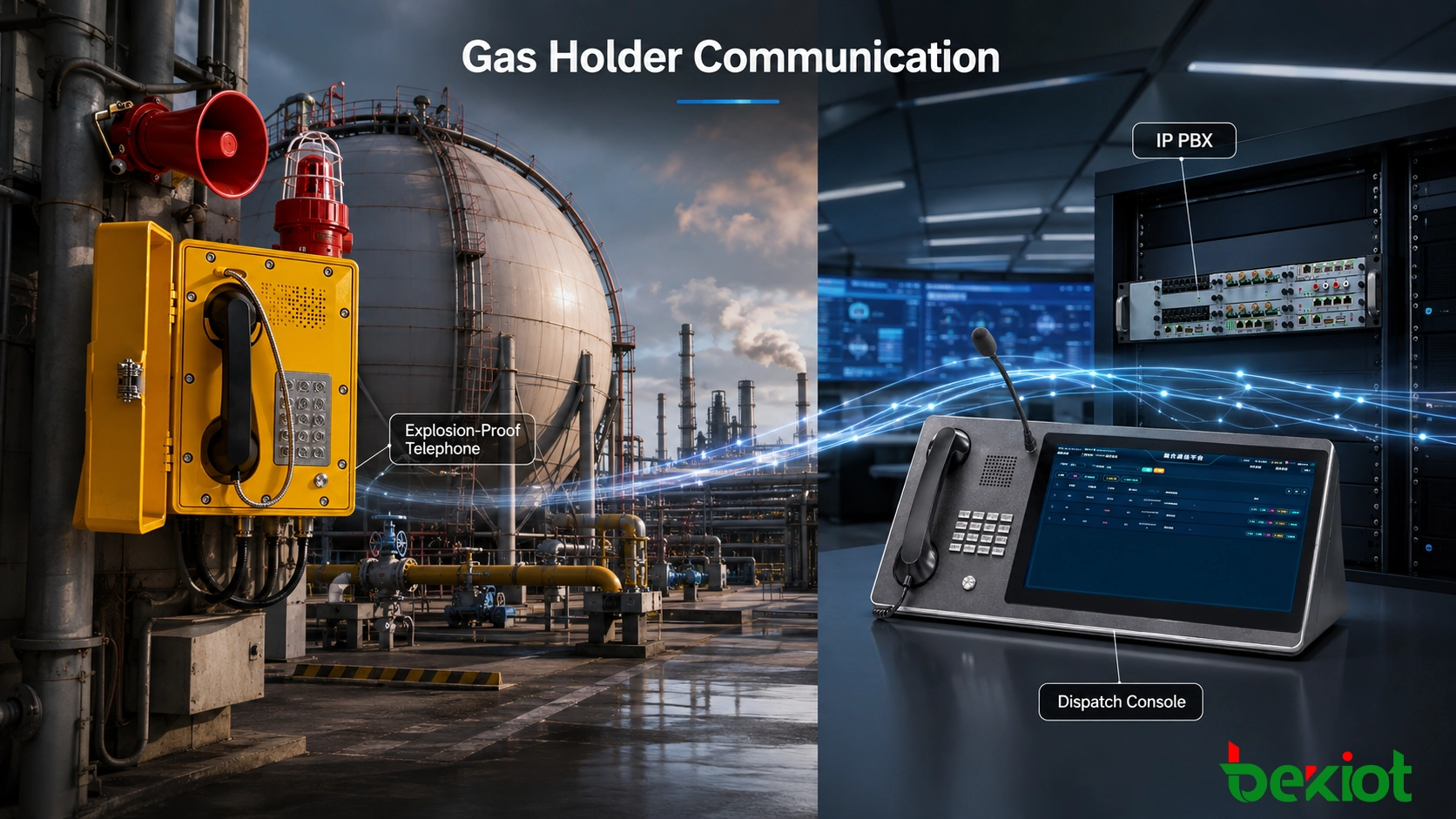

تسمح الهواتف المضادة للانفجار المثبتة في المواقع المصنفة المناسبة للعاملين في الميدان بالاتصال المباشر بمركز التحكم في المرافق، أو غرفة توجيه الإنتاج، أو فرق السلامة، أو فرق الصيانة.

على سبيل المثال، أثناء عملية تحويل خط أنابيب الغاز، قد يحتاج مشغلو الميدان وموظفو توجيه المرافق إلى تأكيد مواضع الصمامات، وحالات تشغيل المعدات، وتسلسل كل خطوة تشغيلية. يوفر الهاتف الثابت نقطة اتصال محددة بوضوح لا تتغير مع تحرك العاملين في الموقع.

قد توجد متطلبات مماثلة على طول حوامل أنابيب الغاز في المصنع، وغرف الصمامات البعيدة، ومحطات الضخ، وخطوط أنابيب المرافق. في مجمع الصلب المتكامل الكبير، قد يكون الاتصال الثابت الموثوق به في هذه النقاط البعيدة أكثر أهمية لعمليات الإنتاج من الهواتف المكتبية العادية.

كيفية توصيل الهواتف المضادة للانفجار بنظام توجيه مصنع الصلب

غالبًا ما تكون البنى التحتية للاتصال في مصانع الصلب الجديدة ومشاريع التحديث في المواقع القائمة مختلفة تمامًا. لذلك، لا توجد طريقة اتصال واحدة تنطبق على كل تركيب لهاتف مضاد للانفجار. يجب اختيار هندسة النظام وفقًا لما إذا كان الموقع يستخدم شبكة IP، أو كابلات هاتف تناظرية موجودة، أو مزيجًا من الاثنين.

توصيل هواتف SIP المضادة للانفجار بشبكة IP

إذا كانت شبكة إيثرنت صناعية متاحة بالفعل، فيمكن لهواتف SIP المضادة للانفجار الاتصال مباشرة بمفاتيح الشبكة الصناعية والتسجيل مع PBX IP أو منصة توجيه قائمة على SIP.

مسار الاتصال النموذجي هو:

هاتف مضاد للانفجار ← مفتاح إيثرنت صناعي ← شبكة IP المصنع ← PBX IP / خادم SIP ← وحدة توجيه

تسهل هذه الهندسة تخصيص أرقام داخلية موحدة للهواتف عبر مناطق الكوك والحديد والصلب والمرافق. كما يمكن لمنصة التوجيه تنظيم الأطراف حسب منطقة المصنع، أو الورشة، أو قسم التشغيل.

تعتمد وظائف مثل تجاوز المكالمة، والتحرير القسري، وتسجيل المكالمات، والمكالمات الجماعية، ودمج البث على إمكانيات منصة التوجيه والأطراف المختارة. لا يضمن دعم SIP وحده توفر جميع وظائف التوجيه المتقدمة.

الاحتفاظ بالهواتف التناظرية المضادة للانفجار الموجودة

تمتلك العديد من مصانع الصلب التي تعمل منذ سنوات كابلات هاتف تناظرية واسعة النطاق بالفعل. إذا كانت الأسلاك الميدانية والأطراف الحالية في حالة جيدة، فإن مشروع التحديث لا يتطلب بالضرورة استبدالاً كاملاً للبنية التحتية المثبتة.

هندسة الترحيل الشائعة هي:

هاتف تناظري مضاد للانفجار ← كابل الهاتف الحالي ← بوابة صوت FXS ← شبكة IP ← PBX IP / منصة التوجيه

يمكن أن يبقى الهاتف الميداني ثنائي الأسلاك الحالي في الخدمة، بينما تقوم بوابة صوت FXS في غرفة المعدات بتحويل الواجهة التناظرية إلى SIP. وهذا يسمح بترقية منصة التبديل والتوجيه الأساسية أولاً، مع استبدال الأطراف الميدانية تدريجيًا وفقًا لحالة المعدات، ومتطلبات الموقع، وميزانية المشروع.

دمج الاتصال الهاتفي، والإذاعة العامة، والاتصال اللاسلكي

تشمل أنظمة الاتصال في مصانع الصلب الكبيرة عادةً أكثر من مجرد هواتف ثابتة. قد تعمل أنظمة الإذاعة العامة الصناعية، وأجهزة الراديو المحمولة، وأنظمة الراديو ذات القنوات المشتركة، وأجهزة الإنذار الصوتية والمرئية، وأنظمة الاتصال المستقلة في الورش، جميعها في نفس المنشأة.

إذا ظلت هذه الأنظمة منفصلة تمامًا، فقد يحتاج مشغلو التوجيه إلى التبديل بشكل متكرر بين وحدات تحكم الهاتف، ومعدات الراديو، وأنظمة الإذاعة أثناء الحدث غير الطبيعي.

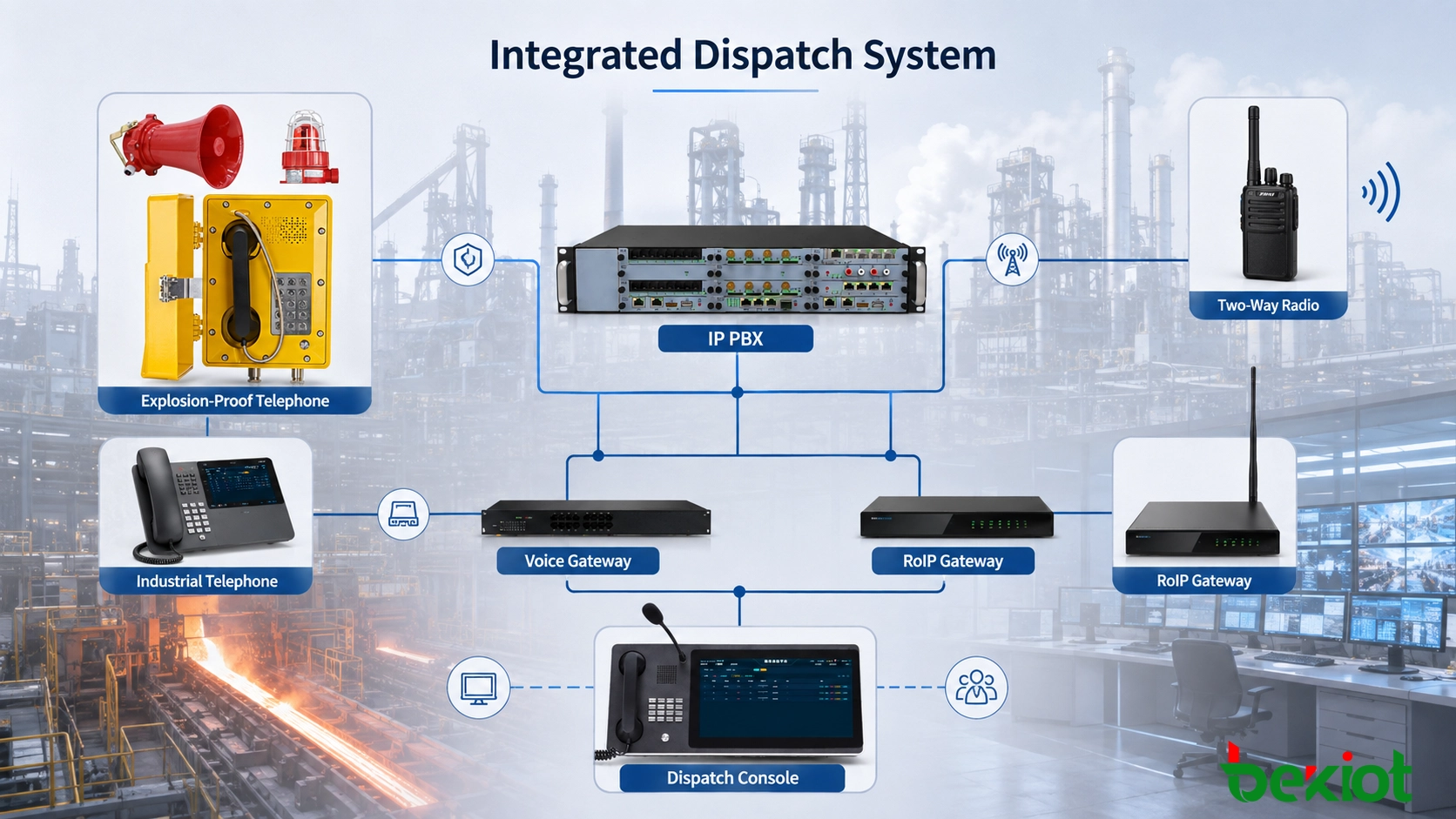

حيثما تتوفر واجهات مناسبة، يمكن دمج الهواتف المضادة للانفجار، والهواتف الصناعية القياسية، وأنظمة الإذاعة العامة SIP، وموارد الاتصال اللاسلكي في منصة توجيه موحدة، بحيث تدعم طرق الاتصال المختلفة نفس سير عمل الإنتاج والاستجابة للطوارئ.

على سبيل المثال، بعد أن يبلغ العاملون في منطقة الكوك عن حالة غير طبيعية متعلقة بالغاز عبر هاتف مضاد للانفجار، يمكن للموجه الاتصال فورًا بفرق السلامة والصيانة. وإذا كان هناك حاجة إلى إشعار أوسع، فيمكن للموجه استخدام نظام الإذاعة أو الراديو لإخطار مناطق التشغيل المعنية.

الهدف من هذه الهندسة ليس مجرد وضع كل نظام اتصال على شاشة واحدة. بل قيمتها الحقيقية هي تقليل الفصل بين قنوات الاتصال، بحيث يمكن للمكالمات الميدانية، وإشعارات العاملين، وعمليات التوجيه اللاحقة أن تتبع عملية الاستجابة الفعلية للحادث.

ما الذي يجب تأكيده عند اختيار الهواتف المضادة للانفجار لمصانع الصلب؟

عند اختيار الهواتف لمشروع تعديني، فإن معلومات مثل "مركبة في مصنع الكوك" أو "مستخدمة بالقرب من الفرن العالي" ليست كافية. فحتى داخل نفس قسم الإنتاج، يمكن أن يختلف تصنيف المنطقة الخطرة والظروف البيئية بشكل كبير من نقطة تركيب إلى أخرى.

قبل تأكيد المعدات، يجب التحقق من المعلومات التالية:

• موقع التركيب: تحديد الورشة المحددة، أو المنصة، أو مبنى المحطة، أو منطقة المعدات.
• تصنيف المنطقة الخطرة: تأكيد التصنيف المطبق على نقطة تركيب الهاتف بالضبط.
• المادة الخطرة: تحديد ما إذا كانت البيئة تشمل غازًا قابلاً للاشتعال، أو بخارًا، أو غبارًا قابلاً للاشتعال.
• معلمات الحماية من الانفجار: التحقق من مفهوم الحماية، ومستوى حماية المعدات، ومجموعة الغاز، وفئة درجة الحرارة، ونطاق الشهادة.
• الظروف البيئية: مراعاة درجات الحرارة المرتفعة والمنخفضة، والغبار، والمطر، والتآكل، والاهتزاز.
• الضوضاء المحيطة: تحديد ما إذا كان هناك حاجة إلى مكبر صوت بوقي خارجي، أو رنين مضخم، أو جهاز إنذار صوتي ومرئي.
• واجهة الاتصال: تأكيد ما إذا كان المشروع سيستخدم شبكات SIP أو يحتفظ بخطوط الهاتف التناظرية الحالية.
• النظام الخلفي: تحديد ما إذا كانت الهواتف بحاجة إلى الاتصال بـ PBX IP، أو وحدة توجيه، أو نظام تسجيل، أو نظام إذاعة عامة، أو نظام اتصال لاسلكي.

يجب أيضًا مراجعة موقع التركيب الفعلي قبل البناء. إذا كان الهاتف بعيدًا جدًا عن نقطة التشغيل الفعلية، أو تعيقه آلات كبيرة، أو أنابيب، أو عناصر هيكلية، فقد يصعب الوصول إليه أثناء حالة الطوارئ حتى لو كانت جميع مواصفات المعدات تلبي متطلبات المشروع.

إن مفتاح الاتصال المضاد للانفجار في مصنع الصلب والمعادن ليس مجرد تركيب المزيد من الهواتف المضادة للانفجار. بل الهدف هو وضع أطراف اتصال ثابتة مناسبة في المواقع التي تكون فيها الاتصالات الموثوقة مطلوبة حقًا، مثل أنظمة الكوك، واستخلاص الغاز، والمرافق، والفحم المسحوق، ثم ربط هذه الأطراف بشكل موثوق بغرف التحكم ذات الصلة ونظام توجيه الإنتاج.

بالنسبة لمصانع الصلب التي لديها بنية تحتية للهاتف التناظري، يمكن استخدام بوابات الصوت لدعم الترحيل التدريجي نحو الاتصال المعتمد على IP. وبدلاً من ذلك، يمكن تصميم المشاريع الجديدة منذ البداية حول هواتف SIP المضادة للانفجار، وأنظمة PBX IP، ومنصات التوجيه المركزية. يجب دائمًا تحديد معلمات الحماية من الانفجار النهائية، وواجهات الاتصال، ووظائف النظام وفقًا لوثائق المنطقة الخطرة، ومتطلبات التصميم، وظروف الشبكة الفعلية في الموقع.
