يلبّي تركيب هاتف مقاوم للانفجار متطلبات توفير جهاز اتصال ميداني، لكنه لا يشكّل بمفرده نظام اتصالات متكاملاً. يعتمد التشغيل الموثوق أيضاً على طريقة ربط الهاتف بغرفة التحكم، وكيفية توجيه المكالمات، وطريقة تحديد موقع المتصل، وآلية تصعيد الحادث المؤكد إلى نظام النداء العام أو الإشعارات الطارئة.

يمكن توصيل الهواتف المقاومة للانفجار عن طريق التسجيل المباشر عبر SIP، أو باستخدام بوابة صوتية FXS، أو من خلال بنية هجينة تجمع بين الخطوط التناظرية القائمة والأجهزة الطرفية الجديدة المعتمدة على IP. يعتمد اختيار الطريقة المناسبة على التمديدات الميدانية، وتوافر الشبكة، وإجراءات التشغيل، والخدمات التي يجب أن تظل متاحة عند حدوث عطل.

تحديد الحدود بين المناطق الخطرة والمناطق الآمنة

يجب أن يبدأ تصميم النظام بتحديد حدود المنطقة الخطرة. يمكن تركيب الهواتف الميدانية بالقرب من وحدات المعالجة، ومناطق التحميل، ومزارع الخزانات، ومحطات الضخ، وغيرها من المواقع المحددة في تقييم مخاطر الموقع. عادةً ما يتم وضع خوادم IP PBX، والبوابات الصوتية، وأنظمة التسجيل، ووحدات التحكم المركزية، ومحولات الشبكة الأساسية في غرفة التحكم أو غرفة المعدات أو أي منطقة آمنة مناسبة.

يؤدي وضع المعدات المركزية خارج المنطقة المصنفة إلى تسهيل أعمال الصيانة وتقليل عدد الأجهزة النشطة المعرضة للظروف الخطرة. ومع ذلك، يحتاج كل محول شبكة، ووحدة تغذية كهربائية، وصندوق توصيل، ومحول وسائط، ومدخل كابل يتم تركيبه داخل منطقة خطرة إلى تقييم مستقل لمدى ملاءمته. ولا يكتسب أي جهاز تصنيف الحماية الخاص بالهاتف تلقائياً لمجرد أن الجهازين جزء من نظام الاتصالات نفسه.

يكون مسار الاتصال النموذجي كما يلي:

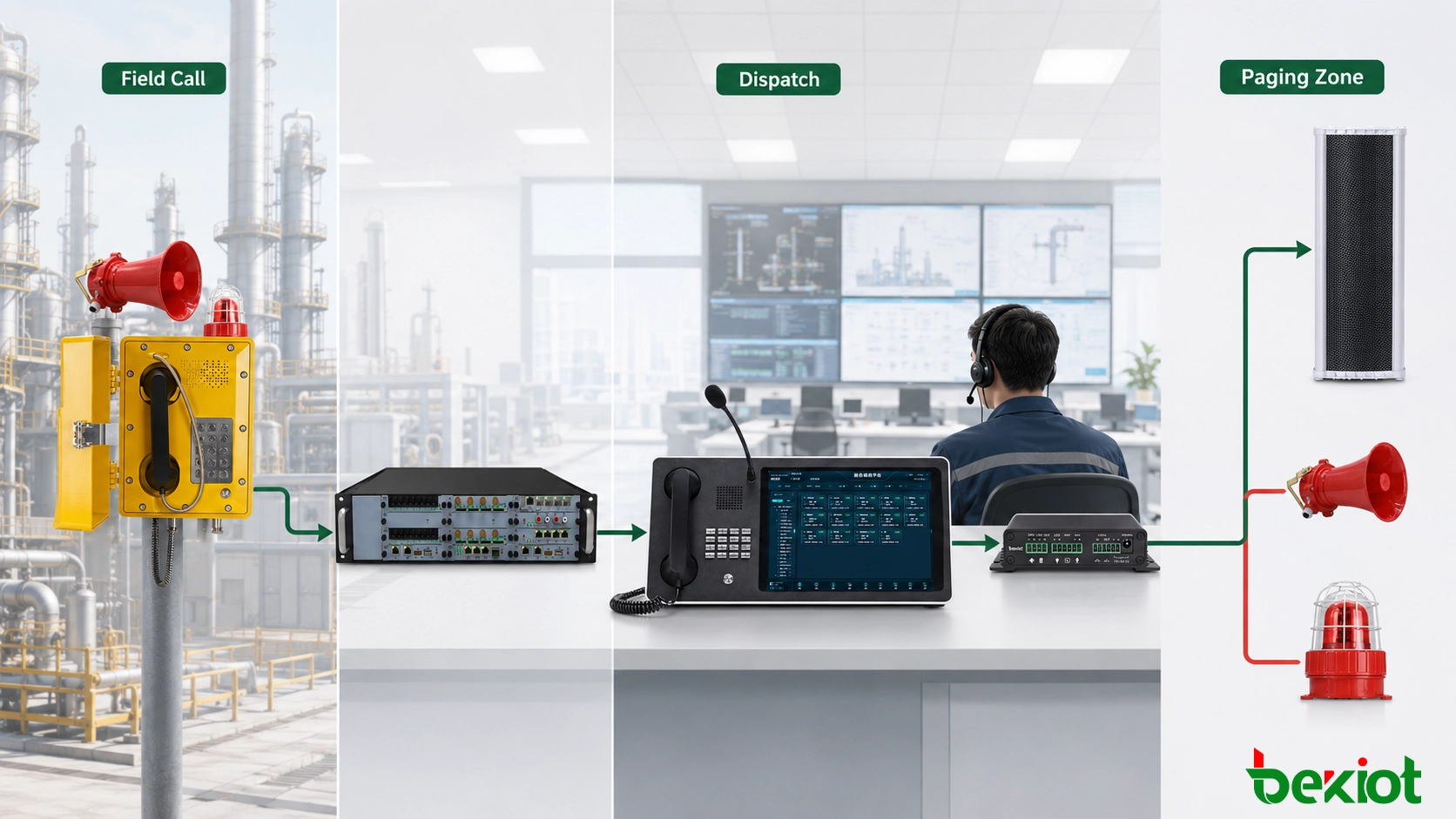

هاتف مقاوم للانفجار → شبكة صناعية أو خط هاتفي ميداني → محول شبكة أو بوابة صوتية → منصة اتصالات موحدة → وحدة تحكم مركزية وهاتف غرفة المناوبة ونظام النداء العام

تتطلب التوصيلات بين المباني اعتبارات إضافية. قد تتعرض الخطوط النحاسية الطويلة للصواعق والتداخل الكهرومغناطيسي واختلافات جهد التأريض. عند الإمكان، يمكن استخدام الألياف الضوئية في الشبكة الأساسية للموقع، مع قصر كابلات Ethernet النحاسية أو الأسلاك الهاتفية على الجزء النهائي القريب من الجهاز الميداني. يجب أن تتوافق مسارات الكابلات والتأريض والحماية من زيادة الجهد والحماية الميكانيكية مع التصميم الكهربائي ومتطلبات التركيب في الموقع.

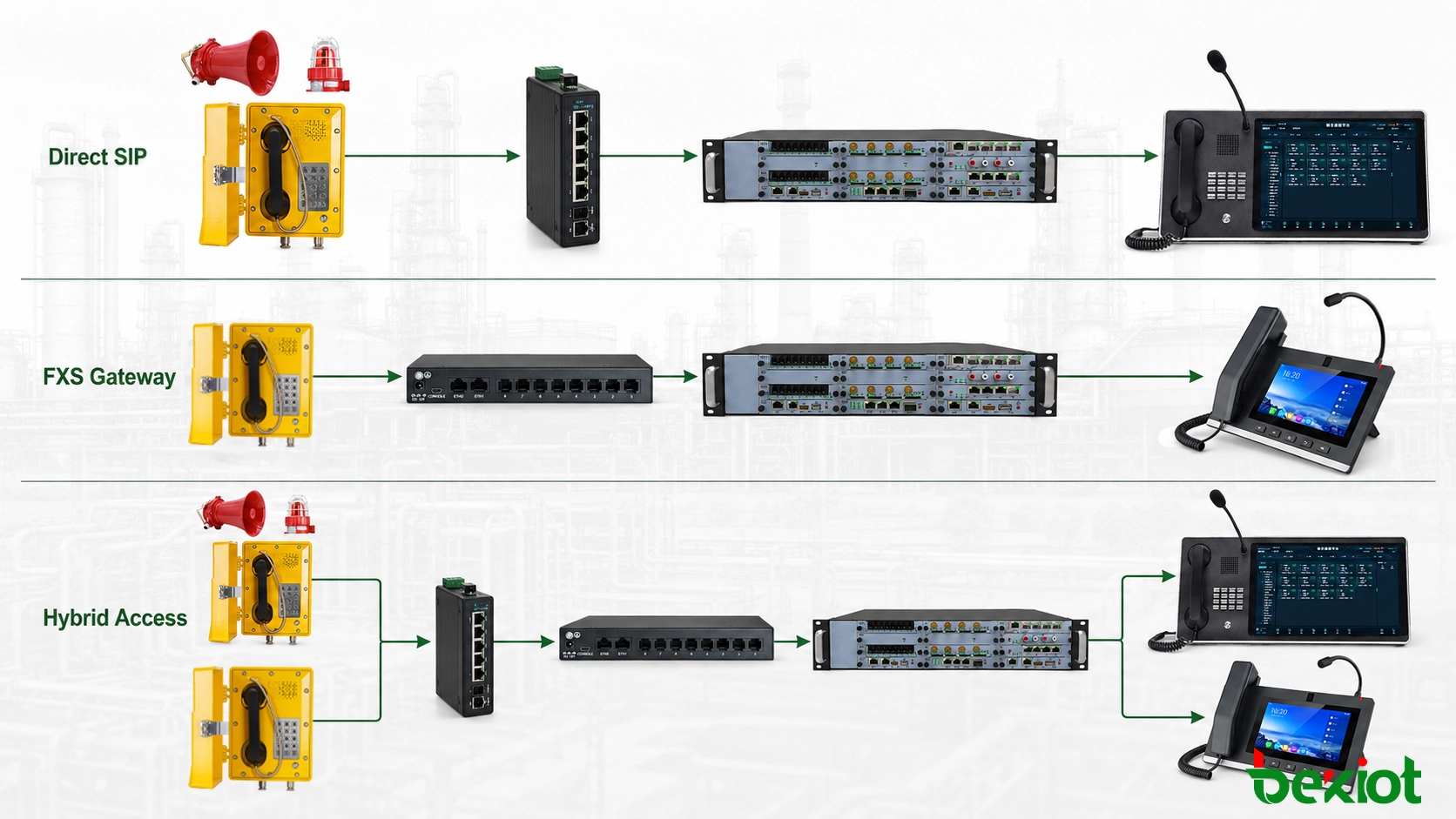

اختيار بنية الاتصال المناسبة

التسجيل المباشر عبر SIP

في المواقع الجديدة التي تتوافر فيها شبكة Ethernet صناعية، يمكن توصيل هاتف SIP مقاوم للانفجار بمحول شبكة صناعي وتسجيله مباشرةً في نظام IP PBX أو خادم SIP أو منصة الاتصالات الموحدة. تقوم المنصة بتخصيص رقم داخلي للجهاز وتطبيق الصلاحيات المطلوبة ووجهات الاتصال وسياسات التسجيل وقواعد التحويل الاحتياطي.

هاتف SIP مقاوم للانفجار → محول شبكة صناعي → منصة اتصالات موحدة → وحدة تحكم مركزية أو هاتف غرفة المناوبة

يقلل التسجيل المباشر عدد مراحل تحويل البروتوكولات، ويتيح الإدارة المركزية لحالة الأجهزة وعناوين الشبكة وسجلات المكالمات. كما يمكن عادةً إضافة هواتف أخرى عن طريق إعداد الشبكة والحسابات دون الحاجة إلى تمديد زوج تناظري منفصل من كل موقع ميداني إلى غرفة المعدات.

يمكن استخدام جهاز SIP مثل EX-BH621 كهاتف ميداني داخلي ضمن هذه البنية. ومع ذلك، يجب التحقق من ملاءمته لمنطقة التركيب وطريقة التغذية الكهربائية وواجهة الشبكة وفقاً لظروف المشروع ووثائق المنتج الحالية.

إذا كان الجهاز يحصل على الطاقة من خلال الشبكة، فيجب توثيق ميزانية الطاقة المتاحة في المحول وطول الكابل وترتيبات الطاقة الاحتياطية. وعند استخدام مصدر طاقة منفصل، يجب توثيق مساري الطاقة والبيانات بصورة مستقلة، حتى يمكن تشخيص الجهاز غير المتصل دون فحص معدات لا ترتبط بالعطل.

الاتصال التناظري من خلال بوابة FXS

تستمر العديد من المنشآت القائمة في استخدام الهواتف التناظرية المقاومة للانفجار وخطوط الهاتف الميدانية. إذا كانت الهواتف والخطوط بحالة جيدة، فيمكن توصيلها بمنافذ FXS في البوابة الصوتية. تقوم البوابة بعد ذلك بتقديم الخطوط التناظرية إلى نظام IP PBX أو منصة الاتصالات على هيئة امتدادات SIP.

هاتف تناظري مقاوم للانفجار → كابل هاتف ميداني → بوابة صوتية FXS → منصة اتصالات موحدة

يناسب التحويل عبر البوابة مشاريع التحديث التي تحتاج إلى الاحتفاظ بالمعدات الميدانية القائمة وتقليل نطاق الاستبدال الفوري. تقوم البوابة بتحويل الواجهة فقط، ولا يمكنها إصلاح أعطال العزل أو تسرب الرطوبة أو تآكل أطراف التوصيل أو التداخل الكهربائي في الخط الميداني. لذلك يجب فحص حالة الخط وطول الحلقة وجودة التوصيلات قبل تنفيذ التكامل.

يجب تخصيص كل منفذ FXS لجهاز ميداني وموقع ثابتين. إذا تم نقل منفذ أو خط، فيجب تحديث خريطة منافذ البوابة وسجل الأرقام الداخلية وتسمية الموقع في واجهة التحكم ومخطط التنفيذ النهائي معاً. وإلا فقد لا يتطابق الموقع الظاهر على وحدة التحكم مع نقطة الاتصال الفعلية.

النشر الهجين

غالباً ما يتم تحديث المواقع الصناعية الكبيرة على مراحل. قد تستمر وحدات المعالجة القائمة في استخدام الهواتف التناظرية، بينما تستخدم المباني الجديدة ومناطق الإنتاج الموسعة أجهزة SIP. ويمكن تشغيل النوعين من خلال منصة اتصالات واحدة عند توصيل الخطوط التناظرية عبر بوابات FXS وتسجيل أجهزة IP مباشرةً.

يجب أن يوضح التصميم الهجين أماكن تحويل الواجهات. وينبغي أن تحدد المخططات المناطق التي تستخدم اتصال SIP المباشر، والمناطق التي تحتفظ بالخطوط التناظرية، ومواقع تركيب البوابات، وخدمات الاتصال المحلية التي يجب أن تظل متاحة إذا أصبحت المنصة المركزية أو الشبكة واسعة النطاق غير متاحة.

إعداد خطة الترقيم والتوجيه وفقاً للمواقع الفعلية

بعد توصيل الهاتف، يجب أن تربط المنصة رقمه الداخلي بموقع فعلي محدد. إن عرض رقم داخلي مثل «8001» فقط لا يوفر معلومات تشغيلية كافية. كما يجب أن تعرض واجهة التحكم اسماً واضحاً للموقع، مثل «مزرعة الخزانات الشرقية» أو «منطقة التحميل 2» أو «غرفة مضخات الخدمات».

يمكن للأنظمة التي تغطي عدة مبانٍ أو مواقع استخدام خطة ترقيم تجمع بين بادئة الموقع ورمز المنطقة ورقم الجهاز. ويمكن تخصيص نطاقات أرقام منفصلة لمزارع الخزانات ومناطق التحميل ووحدات الإنتاج ومباني الخدمات. تساعد هذه البنية المشغلين على تحديد مصدر الاتصال، كما تمكّن فرق الصيانة من تتبع منفذ المحول وقناة البوابة والخط الميداني المرتبطين به.

يجب أن يتوافق توجيه المكالمات مع جدول المناوبات بدلاً من إرسال جميع مكالمات الهواتف الميدانية إلى وجهة واحدة. تشمل سياسات التوجيه الشائعة ما يلي:

• توجيه المكالمات الميدانية أولاً إلى موضع التحكم المسؤول عن المنطقة المعنية؛
• تحويل المكالمات التي لم يتم الرد عليها إلى مجموعة المناوبة أو المشغل الاحتياطي؛
• تشغيل التنبيه في عدة مواقع تحكم في الوقت نفسه؛
• تخصيص وجهات أو أولويات منفصلة لنقاط الاتصال الطارئ؛
• تسجيل المكالمات المحددة مع رقم المتصل والوقت وموضع التشغيل الذي استجاب للمكالمة.

يجب أيضاً تحديد طريقة التعامل مع حالات الخط المشغول وعدم الرد وعدم اتصال الجهاز بالشبكة. يؤدي التوجيه المتسلسل والرنين المتزامن واستخدام الأرقام الاحتياطية إلى نتائج تشغيلية مختلفة. ويجب أن تعكس الطريقة المختارة مسؤوليات العمل في الموقع بدلاً من الاعتماد على الإعدادات الافتراضية لمنصة الاتصال.

في الأنظمة متعددة المواقع، يجب أيضاً تحديد سلوك النظام عند تعطل الشبكة واسعة النطاق. إذا كان من الضروري أن تستمر الهواتف المحلية في الاتصال بغرفة مناوبة قريبة عند تعذر الوصول إلى المنصة المركزية، فيجب تضمين هذا المسار المحلي في البنية والتحقق منه خلال اختبارات القبول.

ربط المكالمات الميدانية بالتوجيه ونظام النداء العام

تؤدي أنظمة الهاتف وأنظمة النداء العام وظائف مختلفة. يوفر الهاتف اتصالاً ثنائي الاتجاه بين المستخدم الميداني والمشغل، بينما يقوم نظام النداء العام بتوزيع الصوت المباشر أو المسجل إلى منطقة واحدة أو عدة مناطق. ويمكن لمنصة الاتصالات الموحدة ربط مساري العمل دون التعامل معهما كخدمة واحدة.

البث بعد تأكيد المشغل

يتصل المستخدم الميداني بغرفة التحكم ويبلّغ عن موقع الحادث والظروف الحالية. يتحقق المشغل من المعلومات باستخدام هوية المتصل والموقع الظاهر على الشاشة، ثم يحدد منطقة البث المطلوبة من وحدة التحكم المركزية.

يناسب تأكيد المشغل الحوادث التشغيلية التي يجب التحقق منها قبل إصدار إعلان واسع النطاق. ويمكن للمشغل اختيار منطقة واحدة أو عدة مناطق متجاورة أو مجموعة تغطي الموقع بالكامل وفقاً للمنطقة المتأثرة فعلياً.

البث من خلال أرقام داخلية مخصصة

يمكن للمنصة تخصيص رقم داخلي للبث لكل مبنى أو منطقة إنتاج أو مجموعة نداء عام. يقوم المشغل المخوّل بالاتصال بالرقم المطلوب، ثم يتم إرسال الصوت عبر بوابة بث أو مكبر صوت SIP أو نظام النداء العام القائم.

يجب أن تتضمن وجهات البث صلاحيات واضحة وإشارة تنبيه مسبقة وقواعد لمعالجة حالة الانشغال وإنهاء جلسة البث. ويجب ألا تكون مجموعات البث الشامل متاحة من جميع الأرقام الداخلية العادية. إذا كانت المنطقة قيد الاستخدام، فيجب أن تحدد المنصة ما إذا كان الطلب الثاني سيُرفض أو يوضع في قائمة انتظار أو يُسمح له بمقاطعة البث الحالي وفقاً لأولوية الطلب.

الرسائل المرتبطة بالإنذار والتنبيهات المرئية

يمكن لوحدات التحكم في الإنذار والأنظمة الخارجية إرسال الأحداث إلى منصة الاتصالات من خلال واجهة مدعومة. ويمكن للمنصة بعد ذلك تحديد وجهة مخصصة وتشغيل رسالة مسجلة أو تفعيل جهاز إنذار مرئي أو صوتي.

مكالمة ميدانية أو حدث إنذار → التحقق من المصدر والصلاحيات → تأكيد المشغل أو تنفيذ قاعدة المنصة → اختيار المنطقة → بث صوت مباشر أو مسجل → إنهاء الجلسة واستعادة حالة التشغيل

يجب أن تحدد الإجراءات التلقائية مصدر التشغيل والواجهة وموقع تخزين الرسالة والمناطق المستهدفة والأولوية وشرط إعادة الضبط. لا يؤدي تعيين أولوية مرتفعة على منصة الاتصال تلقائياً إلى تجاوز مصدر صوت آخر عند مضخم نظام النداء العام. يجب أن تدعم بوابة البث ووحدة التحكم في نظام النداء العام والمضخم سلوك الأولوية أو كتم الصوت المطلوب عبر مسار الصوت بالكامل.

إذا كان من المتوقع أن يؤدي نظام النداء العام وظيفة إنذار حريق أو وظيفة أخرى مرتبطة بسلامة الأشخاص، فيجب تقييم النظام بالكامل وفقاً لمتطلبات المشروع واللوائح المعمول بها. ولا يؤدي دمج الهاتف مع البث الصوتي وحده إلى تحويل نظام اتصالات عام إلى نظام إنذار صوتي معتمد للطوارئ.

التخطيط المتكامل لجودة الصوت واستمرارية الخدمة

لا يعني تسجيل جهاز SIP بنجاح أن مسار الصوت يعمل بصورة صحيحة. يتولى SIP عادةً تسجيل الجهاز وإنشاء المكالمة وإنهاءها، بينما ينقل RTP تدفق الصوت. لذلك قد يظهر الهاتف على أنه متصل، ومع ذلك قد تعاني المكالمات من انعدام الصوت أو الصوت أحادي الاتجاه أو الانقطاع المتكرر.

يمكن وضع أجهزة الصوت في شبكة VLAN مخصصة عند الحاجة، مع تطبيق قواعد التحكم في الوصول وجودة الخدمة على مسار الاتصال الفعلي بالكامل. يجب إجراء الاختبارات تحت حمل شبكي مماثل لظروف التشغيل، وليس فقط على شبكة غير مستخدمة. وتتطلب المكالمات التي تمر عبر وصلات صاعدة مشتركة أو شبكات واسعة النطاق اهتماماً خاصاً بزمن التأخير من طرف إلى طرف، والتذبذب، وفقدان الحزم، واستقرار التوجيه.

يجب توحيد تخطيط برامج الترميز بين الهواتف والبوابات وخوادم IP PBX ووحدات التحكم المركزية وأنظمة التسجيل. يستهلك تحويل الترميز غير الضروري موارد المنصة وقد يضيف زمناً إضافياً للتأخير. وعندما تشترك الأجهزة التناظرية وأجهزة SIP في مسار الاتصال نفسه، يجب التحقق من إعدادات الوسائط في البوابة والمنصة المركزية معاً.

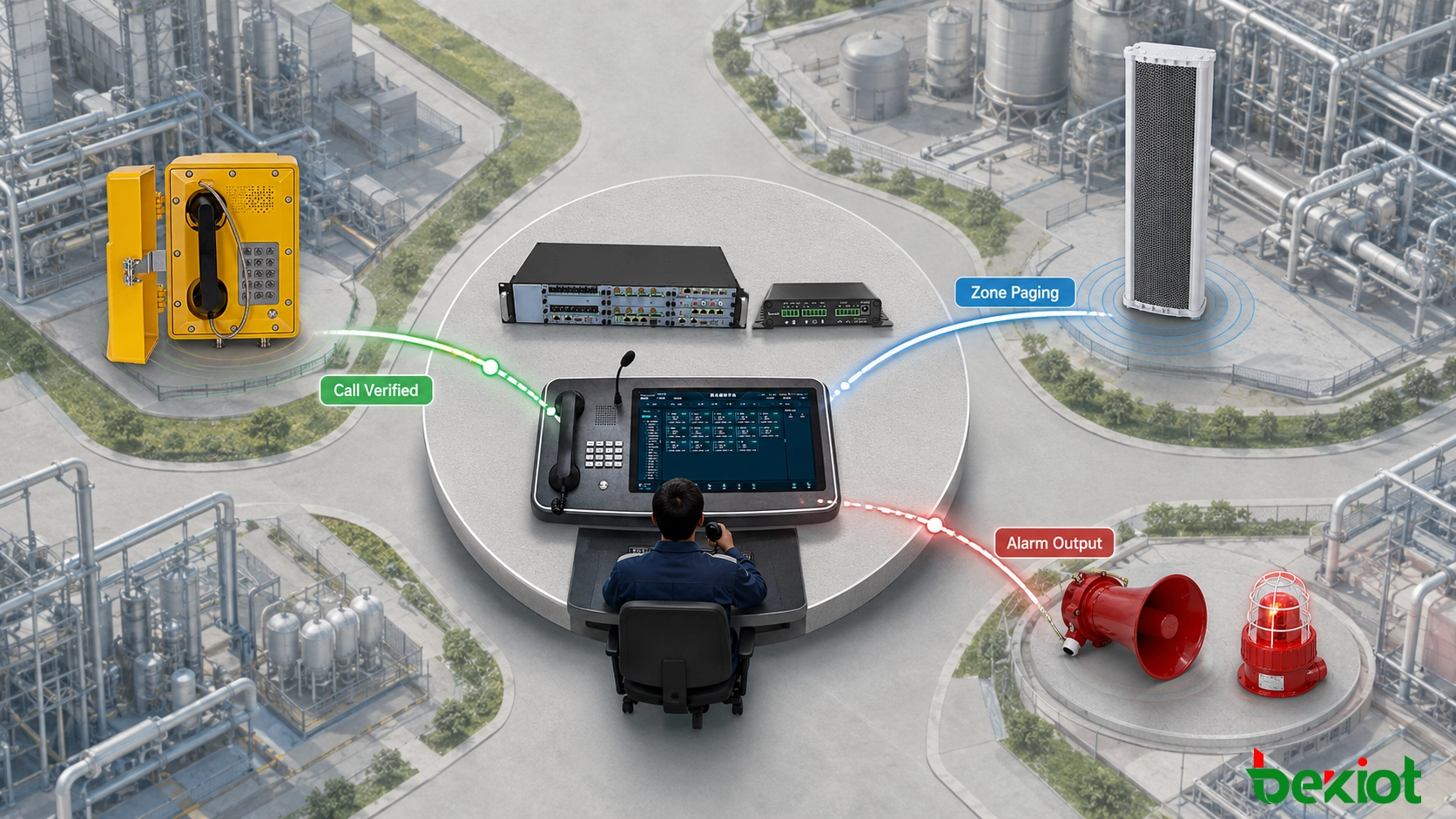

يجب أن يشمل تخطيط التوافر سلسلة الاتصال بالكامل:

• تحديد ما إذا كانت الهواتف الميدانية ومحولات الشبكة الصناعية تحتاج إلى طاقة احتياطية؛
• التحقق مما إذا كان تعطل محول واحد قد يؤدي إلى فصل منطقة إنتاج كاملة؛
• تحديد طريقة إبلاغ المشغلين بأعطال البوابات والأجهزة الطرفية؛
• تحديد ما إذا كانت منصة الاتصالات تحتاج إلى تكرار احتياطي أو تسجيل بديل؛
• التحقق من قدرة هاتف غرفة المناوبة على استقبال المكالمات الأساسية عند تعطل وحدة التحكم المركزية؛
• التحقق من استمرار المكالمات المحلية أثناء تعطل الشبكة واسعة النطاق؛
• تحديد وسيلة إشعار بديلة عند تعذر استخدام نظام النداء العام.

لا تتوافر تلقائياً وظائف التشغيل بخادمين والتسجيل الاحتياطي ومسارات الشبكة المتكررة وتشغيل الرسائل دون اتصال في جميع الأجهزة. يجب التحقق من كل آلية حماية وفقاً للأجهزة المختارة وإصدار البرنامج وترتيبات الترخيص قبل إدراجها في التصميم النهائي.

اختبار تسلسل التشغيل الكامل أثناء التشغيل التجريبي

لا تثبت مكالمة اختبار ناجحة واحدة أن النظام جاهز للتشغيل. يجب أن تغطي اختبارات القبول مسار العمل الكامل، بدءاً من الهاتف الميداني ووصولاً إلى المشغل ووجهة البث وعملية استعادة الخدمة.

1. التحقق من بيانات الأجهزة. يجب التأكد من الرقم الداخلي واسم الجهاز وموقع التركيب ومنفذ المحول أو قناة البوابة لكل هاتف.
2. اختبار المكالمات في الاتجاهين. يجب إجراء مكالمات من الميدان إلى وحدة التحكم المركزية، وإجراء مكالمات عكسية من وحدة التحكم، والتحقق من الاتصال بهاتف غرفة المناوبة.
3. تأكيد عرض الموقع. يجب أن يتطابق الموقع الظاهر في واجهة التحكم مع ملصق الجهاز في الميدان ومخططات التنفيذ النهائية.
4. تقييم وضوح الصوت في بيئة التشغيل. يجب فحص وضوح الكلام ومستوى الاستماع والتأخير والصوت أحادي الاتجاه والانقطاع أثناء تشغيل المعدات القريبة.
5. التحقق من جميع وجهات البث. يجب اختبار المناطق الفردية ومجموعات البث والنداء العام، مع التأكد من عدم وصول الصوت إلى المناطق غير المحددة.
6. اختبار حالات الانشغال والأولوية. يجب تأكيد السلوك المتوقع عندما تكون المنطقة مشغولة أو عند وصول طلب ذي أولوية أعلى.
7. قطع مسارات الشبكة والطاقة. يجب تسجيل الخدمات التي تتوقف والخدمات التي تستمر، والتحقق مما إذا كانت الأجهزة تستعيد عملها تلقائياً.
8. مراجعة سجلات النظام. يجب مقارنة سجلات المكالمات والتسجيلات والطوابع الزمنية للإنذارات للتأكد من استخدام وقت موحد بين الأنظمة.

بعد القبول، يجب أن تتضمن وثائق المشروع حسابات الأجهزة وخطط الترقيم وخرائط منافذ البوابات وعناوين الشبكة ومجموعات البث ومسارات المكالمات وإصدارات البرامج. تشكّل هذه المعلومات إعداداً مرجعياً مضبوطاً يمكن الاعتماد عليه في عمليات التوسعة المستقبلية وتشخيص الأعطال وتغييرات الإعداد.

يجب أن يتيح النظام الجاهز للتشغيل وصول المكالمة الميدانية إلى المشغل المسؤول مع عرض دقيق للموقع، وأن يدعم تصعيد المكالمة إلى البث أو الإنذار وفقاً لإجراء معتمد، وأن يستعيد الخدمة بطريقة متوقعة بعد أعطال الشبكة أو المعدات المحددة.
